序号 |
设备名称 |
数量 |
功能 |
主要性能及技术指标 |
1 |

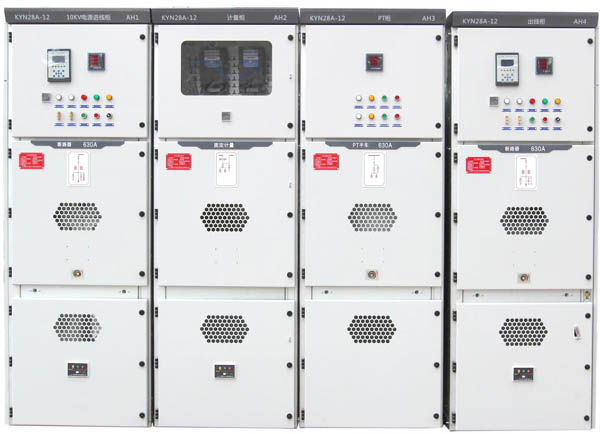

高压进线柜 |
1 套 |
1 、真空断路器
2 、中置小车式
3 、可以进行各相电压转换操作
4 、有三相电流、电压指示仪表
5 、断路器板前操作
6 、设备带有前后有隔离保护钢板
7 、具有五防、四遥功能
8 、高压电压互感器（模拟）
9 、高压电流互感器 |
1 、电流互感器： LZZBJ9-12/30/5
2 、电压互感器 JDZ-10
3 、真空断路器： VS1-12/630A/25KA 户内高压真空断路器
4 、温湿度控制器： N2K-(TH) AC220V
5 、带电显示器： DSN-10/Q
6 、微机保护器： SN100 系列
7 、多功能电能表： 194E 带通讯接口
10 、避雷器： HY5WS-17/50 |
2 |
高压计量柜 |
1 套 |
1 、可以进行各相电压转换操作
2 、有三相电流、电压指示仪表
3 、设备带有前后有隔离保护钢板
4 、开有必要的观察窗
5 、进线方式：上下均可进出
6 、高压电压互感器（模拟）
7 、高压电流互感器
8 、有功功率测量
9 、有功电能测量
10 、其他电量测量
11 、具有五防、四遥功能 |
1 、电流互感器： LZZBJ9-12/30/5
2 、电压互感器
3 、三相有功表： DS862
4 、三相无功表： DXS196
5 、温湿度控制器： N2K-(TH) AC220V
6 、带电显示器： DSN-10/Q
7 、电磁锁： DSN-BM/Z AC220V
8 、多功能电能表： 194E 带通讯接口
9 、加热器： JRD2-50W AC220V |
3 |
高压出线柜 |
1 套 |
1 、真空断路器
2 、中置小车式
3 、可以进行各相电压转换操作
4 、有三相电流、电压指示仪表
5 、断路器板前操作
6 、设备带有前后有隔离保护钢板
7 、具有五防、四遥功能
8 、高压电压互感器（模拟）
9 、高压电流互感器 |
1 、电流互感器： LZZBJ9-12/30/5
2 、电压互感器
3 、真空断路器： VS1-12/630A/25KA 户内高压真空断路器
4 、温湿度控制器： N2K-(TH) AC220V
5 、带电显示器： DSN-10/Q
6 、避雷器： 17/50
7 、多功能电能表： 194E 带通讯接口
8 、微机保护器： SN100 系列 |
4 |
高压 PT 柜 |
1 套 |
1 、带有有电压互感器的 PT 车
2 、中置小车式
3 、有三相电流、电压指示仪表
4 、设备带有前后有隔离保护钢板
5 、具有五防、四遥功能
6 、高压电压互感器（模拟） |
1 、 PT 车
2 、电压互感器： JDZ-380/380/100/220V
3 、电压表（指针式）： 42L6-V/12/0.1
4 、温湿度控制器： N2K-(TH) AC220V
5 、加热器： JRD2-50W AC220V
6 、多功能电能表： 194E 带通讯接口 |
5 |
安全防护材料与工具 |
1 套 |
1 、安全防护用品
2 、安全防护用品
3 、安全防护用品（正常的倒合闸、设备巡视、记录防护）
4~9 、电气设备维护工具 |
1 、绝缘手套 2 副
2 、绝缘靴 2 副
3 、电工常用工具
4 、套筒扳手 1 套（ 17 件套）
5 、梅花扳手 1 套（ 8 件套）
6 、呆头扳手 1 套（ 8 件套）
7 、接地线（ 5M ）
8 、兆欧表 (1000V) 、万用表 (MY60) 、钳形表 (5~200A) |
