HY-5600 型单片机开发应用技术综合实验装置

一、概述

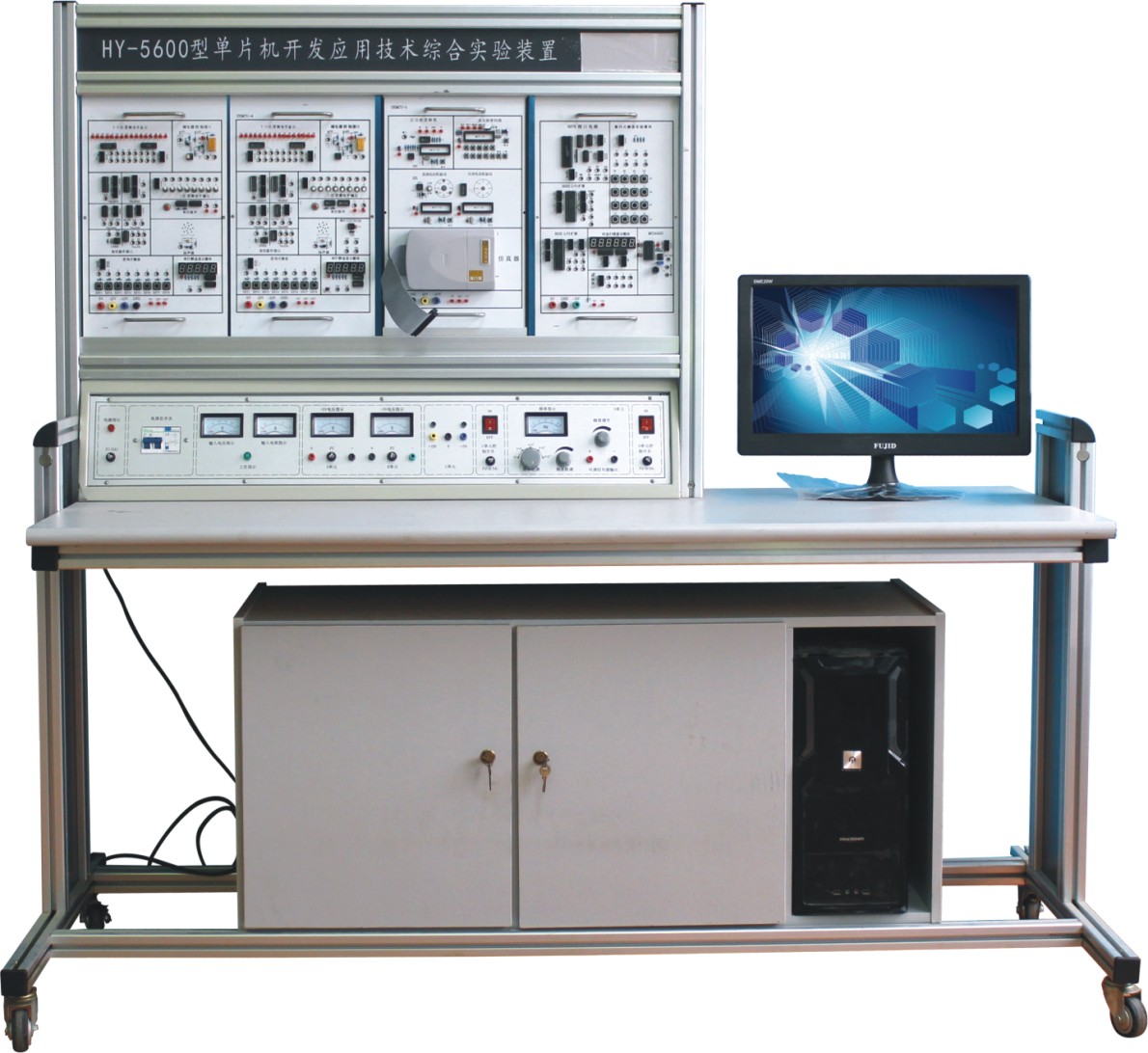

本装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。

装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

二、主要技术参数

1 、输入电源： AC220V±10% 50Hz

2 、工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85% （ 25℃ ）

3 、装置容量： 200VA

4 、重量： 100Kg

5 、外形尺寸（ cm ）： 160×75×150

6 、挂箱尺寸（ mm ）： 410×240×60

7 、输出电源：有漏电、短路、过流保护

A ．～ 220V ，通过安全插座输出

B ．直流稳压电源： ±5V/ 1A ±12V/ 2A

三、装置构成

（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。

（二）实验桌：钢木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。

（三）实验模块：

1 、 DP--01 单片机实验挂箱（一）

LED 点阵显示模块、点阵式字符液晶显示模块、 8253 定时计数器、 A/D 转换、 D/A 转换、 V/F 转换、 F/V 转换、串引 EEPROM 、 EEPROM 、 Flash Rom 、 SRAM 、 I 2C 总线接口

2 、 DP--02 单片机实验挂箱（二）

8251 串行口扩展、 232 总线串行接口、单片机最小应用系统 1 、单片机最小应用系统 2 、拔码开关输出

3 、 DP--03 单片机实验挂箱（三）

ISD 1420 语音控制、 IC 卡读写接口、实时时针 / 日历、 USB 接口、 RS232 转 RS485 接口

4 、 DP--04 单片机实验挂箱（四）

8279 接口电路、 8255 I/O 扩展、 8155 I/O 扩展、动态扫描显示模块、转换接口、 MC14433 、整列式键盘实验模块

5 、 DP--05 单片机实验挂箱（五）

步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯 / 十字路口交通灯、数字频率计、看门狗

6 、 DP--06 单片机实验挂箱（六）

十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。

7 、 DP--07 单片机实验挂箱（七）

主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口

8 、 DP--08 单片机实验挂箱（八）

单片机与 CPLD 实验、 sh51 仿真器

四、基本实验内容

1 ．存储器块清零 2 ．二进制到 BCD 码转换 3 ．二进制到 ASCII 码转换 4 ．程序跳转表 5 ．内存块移动 6 ．数据排序 7 ． P1 口输入、输出实验 8 ．继电器控制实验 9 ．用 74LS244 读入数据 10 ．用 74LS273 输出数据 11 ．串行数据转换并行数据 12 ．并行数据转换串行数据 13 ． PWM 转换电压实验 14 ．音频控制实验 15 ． 8255 输入、输出实验 16 ． 8155 输入、输出实验 17 ． 5LED 静态串行显示实验 18 ． 6LED 动态扫描显示实验 19 ．查询式键盘实验 20 ．阵列式键盘实验 21 ．计数器实验 22 ．定时器实验 23 ． 8253 定时器实验 24 ．外部中断实验 25 ．串行口通讯实验 26 ． ADC0809 模数转换实验 27 ． DAC0832 数模转换实验 28 ． MC14433 模数转换实验 29 ． EEPROM 外部数据程序存储器实验 30 ． SRAM 外部数据存储器扩展实验 31 ． 93C 46 串行 EEPROM 数据读写实验

32 ．电子时钟实验 33 ．电子琴模拟实验 34 ．打印机控制实验 35 ．汽车转弯信号灯控制实验 36 ．温度传感器温度控制实验 37 ．温度过程控制模拟实验 38 ．五相步进电机模拟实验 39 ．计算器实验 40 ．数字频率计实验 41 ． V/F 转换实验 42 ． F/V 转换实验 43 ． LED 点阵显示实验 44 ．字符液晶显示屏控制实验 45 ． 8279 键盘扫描显示实验 46 ．看门狗实验 47 ． 8251 串行口扩展通讯实验 48 ． I 2C 总线读写实验 49 ． RS232 转 RS485 实验 50 ． USB 接口实验 51 ．十字路口交通灯控制实验 52 ．五功能逻辑笔实验 53 ．直流电机驱动调速实验（实物） 54 ．步进电机驱动实验（实物） 55 ． IC 卡读写实验 56 ．实时时钟 / 日历控制实验 57 ．语音芯片控制实验 58 ．单片机与 CPLD 实验 59 ． 8051 与 PC 机串行口通讯实验 60 ． Flash Rom 外部程序存储器实验 61 ．多功能密码锁实验
