HY-PLC2型PLC可编程控制器实验装置
一、概述
PLC可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、气以及工业自动化类专业的一门必修课。PLC-2编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，划PLC教学申的要求工具。
配合 PLC 可编程控制器实验台使用而设计的外接演示装置。它由 LED 发光二极管、大型 LED 数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了 PLC 的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握 PLC 的实际应用，增强学生对 PLC 的学习兴趣。该装置在演示屏上位置可任意移动、互换。
演示装置上对 PLC 的输入输出均采用 24V 电源， 5V 电源供执行机构中的外围使用。
二、 系统构成
1 、 PLC 可编程控制器实验台
2 、 PLC 可编程控制器实验装置
3 、 PLC 可编程控制器操作桌
4 、编程应用软件
5 、仿真教学软件
6 、 PLC 及转接通讯电缆
7 、电脑或手持编程器（用户自备或代购）
三、（一）功能、特点
1 ）实验台包括
◆ 交流电源输入区
◆ PLC 主机 、编程电缆
◆ LED 发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED 数码管 、蜂鸣器
◆ 直流稳压电源 5V 1A ， 24V 2A
◆ PLC 输入 、输出端口
◆ 直流电机、继电器
2 ） PLC 主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3 ） PLC 主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4 ） JDS-01 型实验台本身带有 24V 2A 的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5 ）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6 ）双口接线法： PLC 实验台与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接，以提高动手动脑能力，加深了解 PLC 的结构功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家的单一连接法相比具有绝对优越性。
7 ）可完成 PLC 控制原理基本实验、应用实验以及用于真正的工业控制。
（二）实验项目
1 ．与、或、非逻辑功能实验 2 ．定时器、计数器功能实验
3 ．跳转、分支功能实验 4 ．移位寄存器实验
5 ．数据处理功能实验 6 ．微分、位操作实验
7 ．交通信号灯 PLC 自动控制实验 8 ．搅拌器的 PLC 自动控制实验
9 ． LED 数码官显示 PLC 自动控制实验 10 ．四层电梯的 PLC 自动控制实验
11 ．加工中心刀具库选择控制实验 12 ．艺术彩灯造型的 PLC 控制实验
13 ．电机的自动控制实验 14 ．步进电机的 PLC 控制
15 ．模拟电视发射塔实验实验 16 ．自动送料装车系统控制实验
17 ．自动售货机实验 18 ．自动成型实验
19 ．水塔自动供水控制系统实验 20 ．邮件自动分拣实验
21 ．自动洗衣机控制系统模拟实验 22 ．电镀过程控制实验
（三）技术参数
◆PLC 主机：输入： 24 点 输出 16 点 ( 可选择 )
◆ 型号：三菱 FX1N-40MR （也可选择西门子、欧姆龙，价格另议）
◆ 输出电压：直流 24V ，电压表指示
◆ 利用应用软件编程
◆ 电源输入：交流 220V ， 50Hz
◆ 电流 ≥ 2A ，电流具有过载保护 ◆ 外形尺寸： 160×75× 140 cm 3

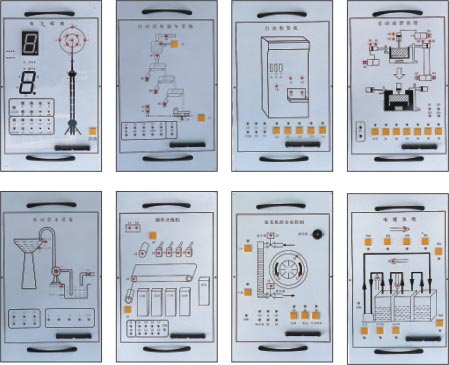

四、实验挂箱组成（实验挂箱尺寸： 40×24× 6 cm 3 ）：
1 ） 交通信号灯 PLC 自动控制
2 ） 搅拌器的 PLC 自动控制
3 ） LED 数码管显示 PLC 自动控制（实物）
4 ） 四层电梯的 PLC 自动控制（实物）
5 ） 加工中心刀具库选择控制（实物）
6 ） 艺术彩灯造型的 PLC 控制
7 ） 电机的自动控制（实物）
8 ） 步进电机的 PLC 控制（实物）
9 ） 模拟电视发射塔
10) 自动送料装车系统
11) 自动售货机
12) 自动成型系统
13) 水塔自动供水系统
14) 邮件自动分拣系统
15) 自动洗衣机系统
16) 电镀系统
17）基础实验
