单片机技术与应用实验设备、微机接口技术实验装置、微机控制技术实验设备

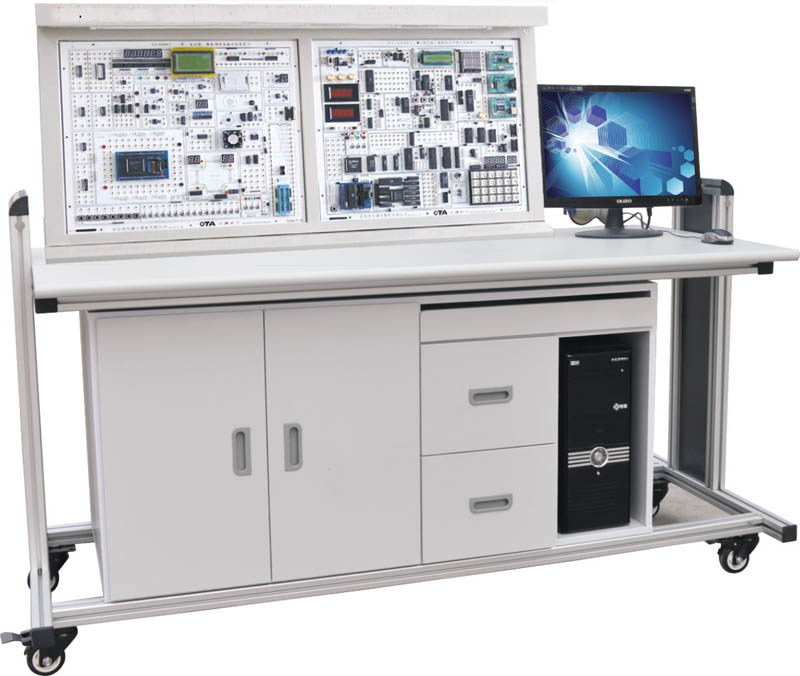

HY-105B 型网络接口型单片机、微机综合实验开发装置是一套开发型、多功能单片机 · 微机 ·CPLD ／ FPGA 综合实验开发装置 ( 简称系统 ), 该系统吸收了国内外教学仪器的优点 , 结合现代电子技术的需要 , 增设了许多新型实用接口、单片机通信、控制技术 , 通过本系统可完成单片机 (51/196) 、微机 (8086) 、 EDA 等学科的原理接口实验和应用 , 为单片机 · 微机实验室提供综合实验平台 , 同时也为从事单片机 · 微机开发人员提供要求的实验环境。

单片机实验台

一、系统组成：

该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。

二、系统特点：

1 、是集 51 、 96 、 8088 （以下简称 88 ）三大系列 CPU 于一体的三合一实验系统。内置 JD-208 仿真器 (5196) 和 8088 实验系统。该系统以 8088 实验系统作为基板，自成一体，可单独作为 8086 微机原理和接口实验使用，也可分别叠插 51 或 96CPU 卡，构成 51/96 单片机实验开发系统， 598 系统结构紧凑，资源充分共享，无总线开关切换，自动识别 CPU 的类型。

2 、实验系统软、硬件配置完善，仿真软件支持 Win98/2000/XP 等操作系统，并支持汇编语言和 C 语言的开发，实验内容丰富，是单片机、微机原理和接口教学的要求平台。

3 、 598 同时配置 EDA 下载板和相应 IO 接口 , 支持 altera 、 lattice 、 xilinx 三家公司 CPLD/FPGA 芯片实验开发。

4 、提供多种总线类型的实验模块 , 包括并行总线、 RS232 总线、 RS485 总线、 I 2C 总线、 SPI 串行总线、 USB 总线、 CAN 总线、 1-WIRE 总线和以太网接口 , 可调试新型外围接口芯片有 :I 2C 串行 RAM AT 24C 02 、 I 2C 串行实时时钟 PCF8563T 、 I 2C 串行 10 位 D/A TL5615 、 8 位 A/D TL549 、 1-WIRE 总线数字温度传感器 DS 18B20 、 RS232 芯片 MAX232 、 MAX485 、 CAN 总线控制器 SJA1000 、 CAN 总线收发器 TJA1050T 、网络芯片 RTL8019AS 、看门狗电路 MAX 813L 。

5 、提供多种输入／输出设备，包括字符式 1602 LCD 、 128X64 点阵 LCD 、 16X16LED 点阵、 4X6 开放式键盘、 6 位开放式数码管、 IC 卡、步进电机、小直流电机、小直流电机、继电器、语音录放 ( 含话筒、喇叭 ) 、打印机接口、小直流电机闭环控制、温度闭环控制等。

6 、学生可通过实验台内置的仿真器联 PC 机调试、运行所有的实验程序 , 也可不联 PC 机独立运行。

三、实验项目：

（一）单片机内部功能实验：

1 、单片机内部定时／计数器实验（脉冲计数）

2 、单片机内部定时／计数器实验、中断控制综合实验（电脑时钟）

3 、单片机串行口实验 — 双机通信

4 、单片机串行口实验 — 单片机与电脑联机通信实验

5 、单片机 I ／ O 口实验

6 、单片机 ISP 追小系统实验和看门狗实验

8 、串并转换（ 7 4 L S 1 6 4 ），扩展 2 位七段 LED 实验

9 、并串转换（ 7 4 L S 1 6 5 ）实验

10 、 v ／ F 转换实验

（二）单片机、微机常用接口与应用实验

11 、 8 位 8 路 A ／ D 转换 ADC 0 8 0 9 实验

12 、 8 位 1 路 D ／ A 转换 D A C 0 8 3 2 实验

13 、定时／计数器 8 2 5 3 A 实验

14 、串行通信接口控制电路 8 2 5 1 ／ 8250 实验

15 、 I ／ O 口（ 7 4 L S 2 7 3 ／ 7 4 L S 2 4 4 ）扩展实验

16 、并行口扩展实验 8 2 5 5 ／ 8 1 5 5

17 、地址译码（ 3 一 8 译码器 7 4 L S 1 3 8 ）实验

18, 8279 键盘输入、 LED 显示输出实验

19 、打印机接口控制实验（打印机选配）

20 、继电器控制实验

21 、音乐控制实验

22 、语音录放实验

23 、步进电机（ 4 相）控制

24 、十字路口交通灯模型控制实验

25 、 16X16 LED 点阵实验

26 、 128X64 LCD 点阵实验

（三）单片机新型总线控制接口实验

27 、 I 2C 串行 RAM 24C 02 读写实验

28 、 12C 串行 10 位 D/A T L 5615 D/A 转换实验

29 、 I 2C 串行 8 位 A/D T L 549 A /D 转换实验

30 、 I 2C 串行实时时钟 PCF8563T 应用实验

31 、 I-WIRE 总线数字温度传感器 DS 18B20 应用实验

32, CAN 控制器 STA1000, CAN 收发器 TJA1050T 应用实验

33 、以态网接口 RTL8019AS 应用实验

34 、 RS232/485 通信接口实验

35 、 USB 总线接口实验

( 四 ) 单片机、微机控制应用小系统实验

36 、直流电机闭环控制实验

37 、温度测量控制（ PID 调节闭环控制）

( 五 ) 微机接口实验

38 、 8237DMA 数据传送实验

39 、 8259 中断控制器实验

（六）可编程 CPLD ／ＦＰＧＡ应用实验

基本实验：
（ 1 ）七人表决器；
（ 2 ）四位加法器；
（ 3 ） BCD 码加法器；
（ 4 ）格雷码变换器；
（ 5 ）四位并行乘法器；（ 6 ）触发器；
（ 7 ）用 ABEL 语言设计 74LS160 功能模块计数器；
（ 8 ）多模加减计数器；
（ 9 ）可控脉冲发生器；
（ 10 ）简易数码锁；
（ 11 ）英语字母显示实验；
（ 12 ）八位乘法器；
（ 13 ）序列检测器；
（ 14 ）可变模 16 位加法计数器；
（ 15 ）正负脉冲数控调制发生器；
（ 16 ）秒表。
模块实验：
（ 1 ） A/D 0809 模数转换器实验；
（ 2 ） D/A 0832 数模转换器实验；
（ 3 ）步进电机控制实验；
（ 4 ） 16*16 LED 点阵显示实验；
（ 5 ）电子时钟实验；
（ 6 ）数码管静态显示实验；
（ 7 ） VGA 接口彩条信号实验；
（ 8 ） 4*4 键盘扩展实验；
（ 9 ） 128*64 LCD 液晶显示实验；
（ 10 ）电子音乐演奏实验；
（ 11 ） RS232 串口发送实验（ SEND ）；
（ 12 ） RS232 串口接收实验（ RECEIVE ）；
（ 13 ） PS/2 键盘接口逻辑设计；
（ 14 ）单片机总线接口实验；
（ 15 ）异步串口通讯（ UART ）
数字系统设计：
（ 1 ）数字钟；
（ 2 ）频率计；
（ 3 ） . 交通灯；
（ 4 ）数字锁；
（ 5 ）出租车计费器；
（ 6 ）抢答器；
（ 7 ）自动电梯；
（ 8 ）彩灯控制器等。
