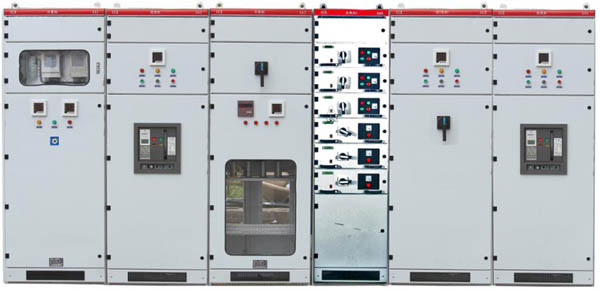

序号 |
设备名称 |
规格 / 型号 |
数量 |
用途 |
功能要求 |
主要性能及技术指标 |
1 |
进线柜 |
GCK |
2 |
总电源控制 |
1 、附进线带漏电空气开关（板后操作）
2 、主断路器可以手动操作也可以电动操作
3 、带有进线电压指示仪表
4 、可以进行各相电压转换操作
5 、有三相电流指示仪表
6 、断路器板前操作
7 、设备带有前后有隔离保护钢板
8 、前后开有观察窗
9 、进线方式：上下均可进出线 |
1 、断路器： NA1-1000/3P/630A （正泰）
2 、综合显示仪表（数显式）： PY194E-2S4 带通讯接口
3 、空气开关（带漏电保护）： DZ20LE
4 、互感器： BH-0.66 |
2 |
计量柜 |
GCK |
1 |
电能计量 |
有功功率显示
无功功率显示
有功电能计量
无功电能计量
综合显示仪表
电压显示
电流显示
前后开有必要的观察窗 |
电流互感器： BH-0.66
三相四线有功电度表： DTS196
三相四线无功电度表： DXS196
有功功率显示： 6L2-KW
无功功率显示： 6L2-VAR
综合显示仪表（数显式）： PY194E-2S4 |
3 |
补偿柜 |
GCK |
1 |
功率因数补偿 |
手动控制功能
自动控制功能
补偿电容自动放电功能
补偿电容自恢复功能
前后带有观察窗
电容保护采用断路器保护
功率因数显示
前后开有观察窗 |
补偿电容器： BSMJ0.4
接触器： CJ19
小型断路器： DZ47
自动补偿控制器： JKL5CF |
4 |
出线柜
（动力及照明柜
） |
GCK |
1 |
动力及照明控制 |
抽屉式，带有机械连锁机构，
带有隔室
每个控制单元带有断电保护和电压指示 每个柜体 6 支路（动力 3 个支路，照明三个支路），每支路控制电流 20A |
塑壳开关： AAM1
接触器： CJX4
电流表：数显电流表 |
5 |
联络柜 |
GCK |
1 |
联络 |
连通或者切断两个主柜之间电源 |
正泰双电源自动转换开关 NZ7-225H/4P/ 200A |
6 |
负载柜 |
小车式 |
1 |
动力、照明负荷 |
半开放式结构
负载小车带单元控制
可移动，车轮带自锁装置 |
（ 1 ） 1.5KW 三相异步电动机 2 台
（ 2 ） 3kW 可调有功负载
（ 3 ） 4kVar 容性无功负荷
（ 4 ）负载各类型功率必须与必须匹配完成电容无功补偿实验 |
7 |
工厂供配电自动化控制系统 |
|
1 |
|
监控软件功能：供配电系统“四遥”功能 |
计算机：研华工控机 IPC-610L ： CPUE5300 双核 /2G 内存 /500G 硬盘 /DVD 光驱 /ATX250W 电源 /2 个千兆网口 /8 个 USB2.0/6 个 COM 口 /4 个 PCI 插槽。计算机监控系统要能够实现监控工况流程转换，满足计算机监控系统的工况流程转换实训要求。联想专业液晶 T2254A |
8 |
工厂供电创新物联网应用云平台模块 |
|
1 |
|
本平台将物联网技术运用于工厂供电信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1 ）数据云系统上传 2 ）手机 app 数据查询 3 ）历史数据查询 4 ）数据分析统计
5 ）短信报警 6 ）微信报警 7 ）微信反向控制 8 ）二次开发 |
|
9 |
电气控制仿真软件 |
|
1 |
|
1 套 以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测 |
|
10 |
实训故障 PLC 后台自主设定系统 |
|
1 |
|
通过 PLC 主机设置故障点是设备产生相应的故障现象，供学员进行排故训练 |
故障点不少于 24 个 |
