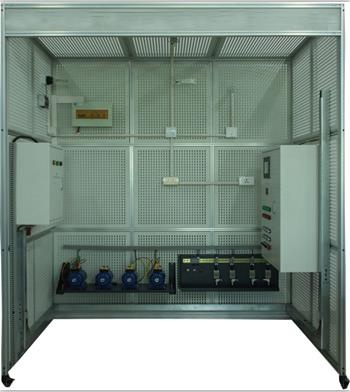

HYDQ-07B农村家用供电线路装调实训装置
一、概 述
农村家用供电线路装调实训装置采用钢制网孔板和铝合金型材组成基础架构，可快速安装木砖，按较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生电源操作线路分离，在控制电路电源的紧急停止及多路安全保护措施使设备需具有要求的安全可靠性。
设备需包含设备安装架、配电箱、照明套件、电气控制箱、线路器材、电工工具、工具移动车、工具柜等。按采用开放式、模块化、多样化、标准化设计。通过课程安排电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。
产品根据《全国乡村电工考核培训教材》、《农电安全培训教材》及《家装电工技能》等培训教材而研制的。可完成农村家用供电线路设计与安装、各线路的敷设、家用线路的调试、家用电器安装与调试、家用配电盘安装与调试、工具使用等实训项目，可作为各职教中心、职业培训和鉴定机构进行农村电工培训和考核设备，也可作为农村电气化技术、供用电技术及建筑电气工程技术等相关专业的实训设备。
二、产品特点
1.装置结构按农村房屋特点设计，能反映农村家庭供电线路结构。
2.所用实训器件均为现场常用、典型的低压电器元件。
3.所有的配电线路设计、器件安装及线路敷设均由学生自己动手操作，培养学生的实践能力。
4.实训内容丰富，包括家用供电线路的总体设计、器件选型、安装、接线、调试及试运行等项目，能较好地满足相关专业的技能实训及农村电工岗前培训、考核要求。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：≤3kVA
4.安全性能：具有漏电保护功能，安全性符合国家标准
四、实训项目
(一)家用供电线路的设计与安装
1.家用供电线路的设计
(1)照明供电线路的设计
(2)家用电器供电线路的设计
2.家用供电线路敷设
(1)照明供电线路的敷设
(2)家用电器供电线路的敷设
(二)家用电气器件的安装
1.照明开关、插座、插销的安装技能
(1)照明开关的安装、接线实训开关的安装要求明装（拉线）开关的安装、接线暗装开关的安装、接线
(2)插座、插销的安装、接线、调试、两孔明装插座的安装、接线、三孔明装插座的安装、接线、两孔暗装插座的安装、接线、三孔暗装插座的安装、接线、插座的通电调试、插销的安装、接线、调试实训
2.日光灯的安装、接线、调试
(1)日光灯的结构认知
(2)固定日光灯的灯架
(3)日光灯的连接导线
(4)安装灯管、启辉器
(5)日光灯的通电调试
3.节能灯的安装、接线、调试
(1)节能灯配件的选配
(2)安装节能灯挂线盒
(3)节能灯的导线连接
(4)安装节能灯的灯座
(5)安装节能灯的灯管
(6)节能灯的通电调试
4.吊扇的安装、接线、调试
(1)吊扇吊钩的安装实训
(2)吊扇及调速器的安装、接线实训
(3)吊扇的通电调试实训
5.其他照明器具的安装接线、调试
(三)小容量配电盘的安装
1.单相电度表的安装与接线
2.保护装置的安装与接线
3.小容量配电盘的通电调试HYDQ-07B农村家用供电线路装调实训装置
