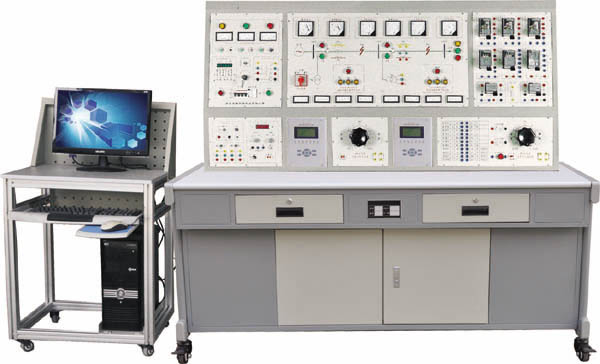

HYDL-02B型电力系统微机线路保护综合实训装置

“电力系统微机变压器保护实训考核装置”是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》和《微机保护技术》等课程内容，并结合发电厂、变电所及厂矿企业发电、供电和用电等实际情况研制而成。该装置采用现代电力工程中广泛应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整定、运行、继保等方面的实训。可用于电力行业培训，也可用于高等院校、高职高专、中专、技校等相关专业学生实训考核。

一、产品特点
1、实训装置将电力系统变压器的一次接线原理图和二次继电保护接线及控制电路原理图分别绘制在装置面板上，具有较好的直观性。
2、实训装置使用的三绕组变压器，是将电力系统中变电所（站）常用的三绕组电力变压器各项参数按比例缩小后，精工制作的三绕组变压器，电气技术性能贴近电力系统实际应用的三绕组电力变压，具有真实性和可信性。
3、实训装置采用现代电力工程中广泛应用的智能型微机变压器保护装置，比传统的继电保护装置性能更可
靠、更稳定，具有较强的实用性和可推广性。
4、实训装置设有实验管理系统，可以实现网络化教学管理。另外，实验管理器具有设定实训时间，定时报
警，设定故障，显示排故情况、切断电源等功能；还可以自动记录告警的次数。管理器均通过无线通讯的方式与上位机（即教师管理机）进行通讯。
5、实训装置采用满足国家标准的电流型漏电保护器。
二、技术条件
1、电 源：三相AC380V±10%/50Hz，容量<3.0kVA；
2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；
3、重 量：<260kg；
4、尺 寸：165×68×172cm。
