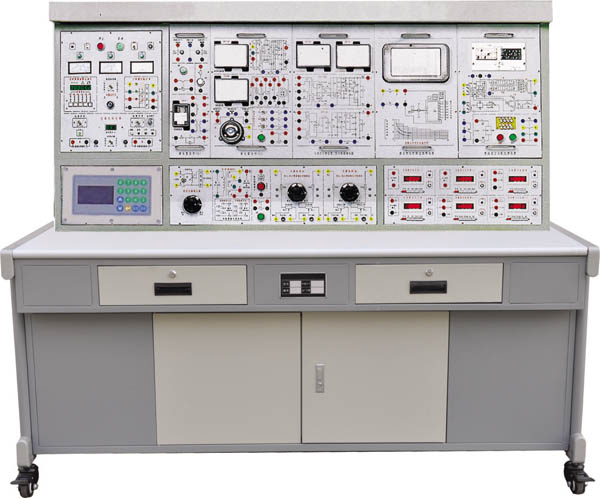

HYDLS-01B型电力系统继电特性及继电保护实验装置
电力系统继电特性及继电保护实验装置是根据目前各高校《电力工程》、《继电保护》、《工厂供电》等多门专业课程的教学内容，并结合生产实践的实际应用而开发设计的新型实验装置，能对发电厂、变电所及工厂中继电器、继电保护、电气二次控制回路等教学实验内容进行操作实验，适用于电力类、电气类各专业相关课程的教学实验。
一、产品特点
实验项目齐全，综合了目前国内各类院校“电力系统继电保护”、“工厂供电”等课程的实验项目，实验内容丰富，设计合理，有利于拓宽学生的知识面。
实验装置具有良好的兼容性和可扩展性。实验装置采用平台式设计，实验模块采用组件式，各校可根据实验教学需要，灵活选用实验模块，以后需增加实验的深度和广度，只需添加部件即可。
实验装置的直观性强。各继电器均为凸出式，安装在面板的表面，学生可清晰地看到各种继电器的动作，方便地对继电器整定值进行调节，同时，在各面板上均画有继电器等部件的电气原理图，完全和教材相符，有利于学生对书本知识的理解，提高实验效果。
实验装的整套性强，实验中需要的交直流电源、仪器仪表、继电器及其实验连接专用导线等所有部件配置齐全，学校购买时，不需要添加任何设备，即可完成所要求的实验内容。
实验的真实性，实验中所采用的继电器均为目前电力系统现场采用的继电器，较好地反映了电力系统的现状，为学生毕业后能够迅速地从事继电保护系统的设计、安装、调试、检修等工作打下了良好的基础。
结构合理性。整个结构采用三层框架式，面板排序按照实际线路的流程排列，实验功能块明晰，精心的设计使实验者对系统的理解，接线方便，提高了实验效率。
完善的保护措施，实验装置提供了漏电断路器等各种人身安全保护措施，实验导线采用全封闭塑料导线，确保学生操作安全。各种仪表，电源均接有完善的保护功能。
二、实验项目
1、继电特性
(1)电流继电器特性实验
(2)闪光继电器特性实验
(3)电压继电器特性实验
(4)三相一次重合闸装置实验
(5)电磁型时间继电器实验
(6)整流型方向阻抗继电器特性实验
(7)中间继电器特性实验
(8)差动继电器实验
(9)信号继电器特性实验
(10)功率方向继电器特性实验
(11)晶体管负序电压继电器实验
(12)反时限过流继电器特性实验
(13)冲击继电器特性实验
2、线路保护
(1)6-10KV线路过电流保护实验
(2)自动重合闸后加速保护电路
(3)低电压启动过电流保护及过负荷保护实验
(4)功率方向过流保护实验
(5)重复动作手动复归中央信号装置实验
(6)反时限过流保护动作特性实验
(7)重复动作自动复归中央音响信号装置实验
(8)距离保护及阶段式方向距离保护整定实验
(9)具有灯光监视的断路器控制回路实验
(10)单侧电源辐射式输电线路三段式电流保护实验
(11)自动重合闸前加速保护实验
3、综合实验及考核实验（由学生自行设计线路进行考核）
(1)过流保护与三相自动重合闸实验与考核
(2)低电压启动过电流保护与自动重合闸(后加速)综合实验与考核
(3)电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核
(4)过电压保护与自动重合闸(后加速)综合实验与考核
(5)三段式电流保护与自动重合闸(后加速)综合实验与考核
(6)过电流保护与自动重合闸(前加速)综合实验与考核
(7)低电压启动过电流保护与自动重合闸(前加速)综合实验与考核
(8)电流闭锁电压速断保护与自动重合闸(前加速)综合实验与考核
(9)过电压保护与自动重合闸(前加速)综合实验与考核
(10)三段式电流保护与自动重合闸(前加速)综合实验与考核
|
