配备
数量

1

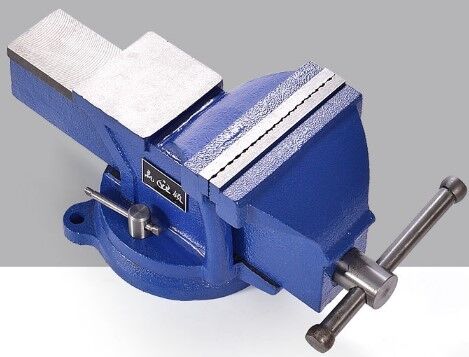

台虎钳

钳口宽度：≥ 150 mm （ 6 寸）

台

40

2

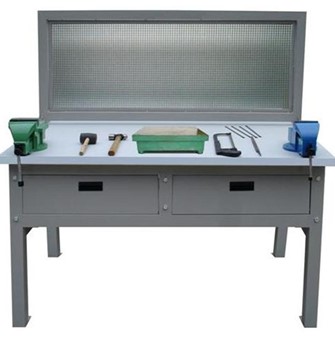

钳工工作台

1. 工作台

实训台为铁质材料，桌面为木质材料，且有橡胶垫一块附于桌面上，保护操作台面。整体结构坚固，造型美观大方。实训台设有两个抽屉（带锁）分别用于放置工具及资料等。

2. 防护网

采用框架式结构，结构紧凑、牢固、美观大方，即可起实训操作时的防护作用，又可挂置机械图纸。

3. 规格 :1500*700*800mm

工位

40

3

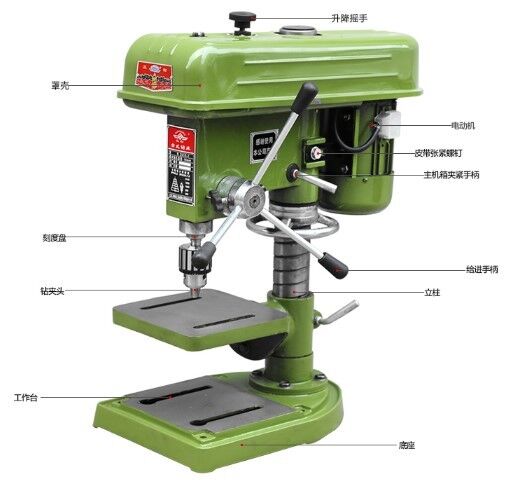

台钻

最大钻孔直径：≥ 16 mm

立柱直径： 62 mm

主轴行程： 80 mm

主轴中心线至立柱表面距离： 200 mm

主轴端至工作台： 280 mm

主轴转速范围： 280—3100rpm

电机机功率： 500w

台

5

4

摇臂钻床

钻孔 直径 mm 32

主轴端面至工作台距离 mm 220-980

主轴中心至立柱母线距离 mm 260-900/1000

主轴行程 mm 120

主轴锥孔（莫氏） 4

主轴转速范围 r.p.m 108 、 162 、 262 、 398 、 665 、 1000

主轴转速级数 6

主轴进给量范围 r.p.m -

主轴进给量级数 -

摇臂回转角度 ° 360

主电机功率 kw 1.5-2.2

升降电机功率 kw 0.75

机床重量 kg 800

外形尺寸 mm 1235 × 700 × 1780

平口钳： 250mm

钻夹头 1 个

台

1

5

划线平板

可用作平面度，直线度等形位公差测量基准，可用于零件划线研磨加工，设备安装等。

1. 平板规格：≥ 500 mm × 500 mm ；

2. 工作面硬度： 170 ～ 240 HB ；

3. 平板精度等级： 2 级

块

40

6

划线方箱

能够进行零部件的平度、垂直度等的检验和划线等。

1. 方箱规格：≥ 200 mm × 200 mm × 200 mm ；

2. 工作面的平面度：≥ 0 级；

3. 工作面的垂直度、平行度及 V 型槽对底面和

侧面的平行度：≥ 1 级

个

40

7

配套 辅具、工具、量具

台钻用平口钳

产品品牌： ZOTO/ 亚亮

产品产地：中国 /China

产品名称：精密型手动平口钳

产品型号： VSD20/2 英寸

产品材质：铸钢 SK3

产品精度： 0.005mm

钳口硬度： HRC58-HRC62

产品工艺：整体研磨 / 表面处理

平行度 :0.005mm/100mm

垂直度： 0.005mm

台

5
