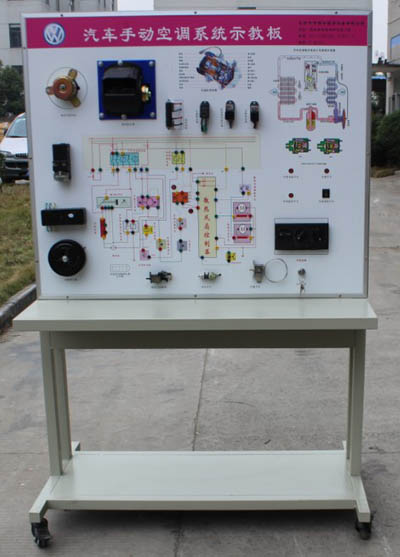

HY-QC645汽车手动空调系统示教板
一、汽车手动空调系统示教板采用桑塔纳2000空调系统各总成，空调各个系统齐全有效,可正常进行空调电路系统的所有实训。能充分展示桑塔纳2000空调系统的工作特点、工作原理、及工作特行。适用于中高等职业技术院校,普通教育类和培训机构对汽车发动机结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书。
本设备功能特点较多，能让学生更深入了解实验项目，更能锻炼学生的操作能力。面板采用彩色电路图，可提高学生的学习兴趣，安全保护措施也做得很好，学校可放心使用。适用于中高等职业技术院校,普通教育类和培训机构对汽车ABS系统结构的认识,保养维修,设故排故,电控学习等教学需要。
二、结构组成
桑塔纳2000空调控制开关，鼓风机总成，风机电阻、空调控制器，蒸发箱温控开关，空调继电器保险丝、冷去风扇电机等实物组成。
三、功能特点
1、动态运行功能：控制空调面板的的开关，空调系统即可进入工作状态。设定相应的故障，空调系统的电路故障在线，通过检测故障排除故障，完整的展示空调系统的工作原理。
2.显示功能：
高精度数显表实时显示鼓风机各个档位的的电压变化，可动态观察空调系统鼓风机的的工作情况。
3.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子 测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
4.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
5识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
观大方，坚固耐用。
6.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
7.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
8.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
四、技术参数
1．尺寸：1240*650*1800长宽高
2．输入电源：AC220V
3．工作电源：DC12V
|
