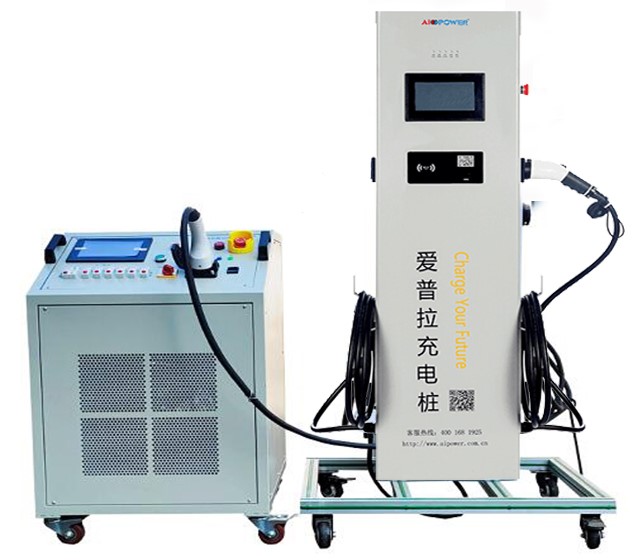

HY-QCX601充电设备装配与调试平台
一、设备组成
充电设备装配与调试平台配套急停开关、电度表、浪涌保护器、控制主板、输出继电器、三相空气开关、触控显示屏、读卡器、电、充电控制、放电负载、充电、安全电源组件等组成。
二、实训项目
1.交流充电桩的认知与了解实训
2.交流充电桩的拆卸工艺实训
3.交流充电桩的组装工艺实训
4.交流充电桩的电路原理实训
5.交流充电桩的使用操作实训
6.交流充电桩的工作原理实训
7.交流充电桩的内部结构原理实训
8.交流充电桩的内部线路连接
9.充电负载的调节实训
10.交流充电桩的内部内部原数据测量实训
11.交流充电桩装复调试实训
12.交流充电桩的充电实训
13.交流充电桩的电路系统实训
14.交流充电桩的充满操作实训
15.CP的工作原理及数据测量
16.CP的充电状态下的数据测量实训
17.CP的充电停止状态下的数据测量实训
18.CC的工作原理及数据测量
三、执行标准
GB/T 18487.1-2015《电动汽车传导充电系统第1部分：通用要求》（适用于交流）
GB/T 20234.1-2015《电动汽车传导充电用连接装置第1部分：通用要求》（适用于交流）
GB/T 20234.2-2015《电动汽车传导充电用连接装置第2部分：交流充电接口》（适用于交流）
GB/T 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》（适用于直流充电桩）
四、技术参数
输入电压：AC 220V±10%
电网频率：50Hz±10%
输出电压范围：AC 220V±20%
额定输出电流：32A
输出路数：1路
充电接口：符合国标GB/T 20234.1-2015
充电枪长度：3米
安装方式：落地式安装
额定输入电压：AC220V±10%
额定输出电压：AC220V±10%
额定功率：7KW
最大输出电流：32A
机械连接寿命：50000次
电器寿命：1000次
防护等级：IP54
绝缘强度：2500V
系统工作电压：直流12V
系统工作温度：-40℃～+50℃
外形尺寸：1240×600×1700mm(长×宽×高)
配套有车载充电机一个
锂电池组一套
设备台架一个
设备面板一个
220充电接口一个
国标充电枪一个
负载箱：3KW
工作台：1500*750*1620mm
|
