HY-QC101F帕萨特整车综合实训系统
（一） 产品简介

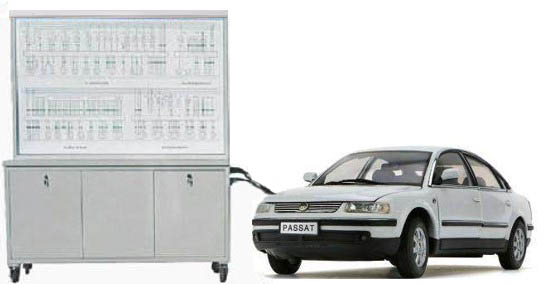

帕萨特整车综合实训系统，由帕萨特B5原车整车与实训台组成，实训台是通过与实车连接实现对发动机、变速器、ABS、CAN-BUS的故障诊断与测量，可反复进行诊断与测量，对原车系统无任何损坏，并分别从发动机、变速器、ABS、CAN-BUS等系统控制模块与线束之间安装可检测和设置故障的故障端子台，故障端子台的测量端子与发动机、变速器、ABS、CAN-BUS等控制模块的线束相对应，使用万用表和示波仪等可从故障端子台的端子处测量该车正常工作下的各种动态参数。汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车整车理论和维修实训的实训教学需要。帕萨特整车综合实训系统实训功能齐全、操作方便、安全可靠。
（二） 结构组成
帕萨特整车和实训台二部分组成，其包含了整车各部件模块：分别为发动机、空调系统、自动变速器、ABS制动系统、舒适与安全系统、起动系统、电源系统、灯光雨刮音响系统、仪表系统。实训台上的实训模块均通过汽车原车线束连接，充分满足了实训真实性的要求。各传感器及执行器安装数字显示表、实训台带锁止万向的脚轮。
（三） 功能特点
1． 汽车各系统正常运行。可拆除控制台，整车可正常行驶。
2． 故障模拟系统可模拟实际运行工况，设置多种实车各系统常见故障。已设置不少于35个故障点。
3． 指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
4． 控制台面板上绘有各系统彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析各控制系统的工作原理与工作过程。
5． 控制台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
6． 实训系统加装电源总开关、及其他转动部位防护罩等安全保护装置。
7． 实训系统底座部分采用实验桌，面板柜冲压成形，表面采用烤漆工艺，控制面板柜底座带万向自锁脚轮装置。
（四） 技术参数
1．外形尺寸：
汽车：原车尺寸
实训台：1740mm X 1040mm X 1850mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：原车
4．工作温度：-50℃～50℃、
