序号 |
设备名称 |
主要功能及技术要求 |
单位 |
数量 |
执行标准或质量要求 |
备注 |
1 |
台虎钳 |
具有夹紧、固定待加工工件功能，可辅助开展钳工操作。
钳口宽度：≥ 150 mm |
台 |
20 |
GB/T9813.1—2016 |
|
2 |

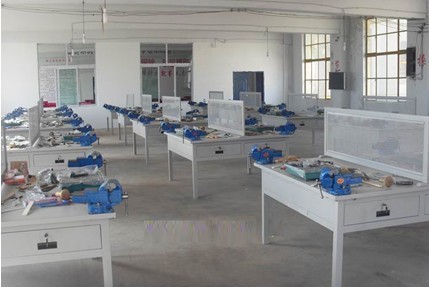

钳工工作台 |
能固定安装台虎钳，可存放常用钳工工具及量具。
1. 桌面尺寸：≥1 500 mm × 750 mm
2. 桌面高度：750～800 mm
3. 承载重量：≥ 300 kg |
工位 |
20 |
|
|
3 |
台钻 |
具有钻削功能，可进行零件钻孔、攻螺纹等。
最大钻孔直径：≥ 12 mm |
台 |
5 |
JB/T5245.1—2006 |
|
4 |
划线平板 |
可用作平面度，直线度等形位公差测量基准，可用于零件划线研磨加工，设备安装等。
1. 平板规格：≥1 000 mm × 750 mm ；
2. 工作面硬度：170～240 HB；
3. 平板精度等级：≥2 级 |
块 |
5 |
GB/T22095—2008 |
|
5 |
划线方箱 |
能够进行零部件的平度、垂直度等的检验和划线等。
1.方箱规格：≥ 200 mm × 200 mm × 200 mm ；
2.工作面的平面度：≥0 级；
3.工作面的垂直度、平行度及 V 型槽对底面和
侧面的平行度：≥1 级 |
块 |
5 |
JB/T3411.56—1999 |
|
6 |
钳工工具 |
锉刀、手锤、可调节锯弓等 |
套 |
20 |
|
|
7 |
量具 |
游标卡尺、高度尺、角度尺、千分尺、卡规等 |
套 |
20 |
GB/T1214.2 — 1992
GB/T 1216 — 2004
JB/T10865 — 2008 |
|
