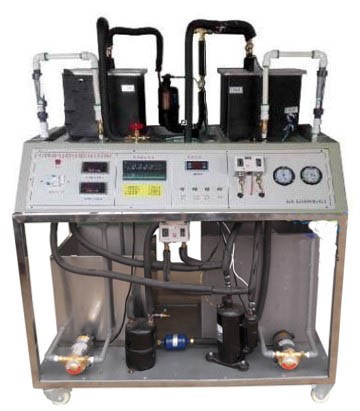

HYXH-3蒸气压缩式制冷循环原理实训装置
一、系统概述：
蒸气压缩式制冷循环原理实训装置由变频风机、整流器风管、热交换器、压缩机、冷却器、空调蒸发器及四通换向阀、供热彭胀阀、循环泵、过滤装置、截止阀、逆止阀、玻璃转子流量计、螺旋式风机盘管及管路构成等。系统软件配套设施温度、工作压力、总流量各种各样表明仪器设备，能够系统全过程进行监控，与此同时配套设施电气设备构件及评价系统；系统软件包括蒸气压缩式制冷循环系统软件、冷却水系统、精确测量显示仪表、架构支撑点及控制技术等。
二、技术性规格参数
1、尺寸1200mm×600mm×1150mm；演示板采用薄厚1.5mm
2、热交换器PC高透明管做机壳，Ф10mm的空调铜管盘到螺旋式风机盘管做热交换器。
3、循环水箱采用1.5mm镜面板，根据蒸汽流量计调节阀操纵水流量尺寸。
4、循环泵：12WG-8，设计流量8L/min，额定值水泵扬程8m，通
5、玻璃转子流量计测量范围为1～10L/min。
6、键入开关电源：单相电三线 AC220V±10% 50Hz
7、办公环境：温度0℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m
8、系统容量：2.45kVA
9、安全防护：配有电流量型漏电保护器、过压保护、接地系统，高压低压保护等可以对人身安全和设备开展有效控制，安全性符合国家标准。
5、实训台由框架和演示板构成，架构由40mm×40mm方钢管构成，尺寸1000mm×600mm×450mm；演示板采用薄厚1.5mm的钢材制做，尺寸1000mm×1000mm×80mm。
三、实验课题
1、了解与掌握实验仪器，把握蒸气压缩式制冷循环工作原理和各部位的功效，提高对蒸气压缩式制冷循环的理性认识。
2、深层次把握蒸气压缩式制冷循环工作原理。
3、制冷机组常见问题设置（脏堵、冰堵、冷媒过多等）。
4、根据试验实验装置掌握蒸气压缩式制冷机组的参数精确测量及实验方案，塑造学生的工程项目实践技能。
|
