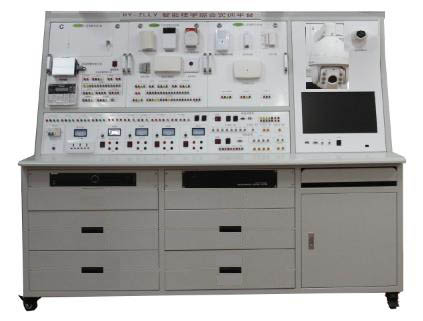

HYZNJT-2交通视频监控实训台
一、平台特点
交通视频监控研发实训平台从技术角度出发，可以划分为第一代的模拟视频监控系统（CCTV），第二代的基于“PC+多媒体卡”数字视频监控系统（DVR），第三代的完全基于IP网络视频监控系统（IPVS），第四代的是目前正在快速发展的基于移动互联、云计算、云存储等新技术的视频监控系统。每套交通视频监控研发实训平台设备包括了：一套交通视频监控操作台、一套网络高清球机、一套高速模拟球机、一套模拟摄像机、一套网络高清摄像机、一套互联网云存储摄像机、一套全方位云台、一套视频分配器、一套视频矩阵、一套硬盘录像机、一套液晶监视器、一对视频光端机、一对光纤收发器、一个网络交换机、一套交通视频处理主机、一套交通视频分析软件、一套视频工具箱和线缆跳线。
二、基本配置
1、交通视频监控研发实训平台：约长1800ＭＭ，宽700ＭＭ，高1800ＭＭ，可容纳8个学生实验；交通视频监控操作台分为设备装配区、集成接线区和操作区；操作台台面板和框架采用2mm优质电镀锌板，侧板、柜门等部分采用1~2mm的优质电镀喷塑板制作，达到IP23防护等级；表面处理：零件经过脱脂、酸洗、防锈磷化后，静电喷塑处理；操作台背面配置二三插座电源；操作台底部由多层、多抽屉柜组成，台面进行设备组装、维修等工作，独立可控电源；设备统一挂载插件式安装，所有数据线、电源线等预留，方便单件与集成课程的教学；模块化设计，多种附件可视需要任意组合，且具有互换性；台面具有防静电、防火、耐磨。
2、网络高清球机：图像传感器：1/3" CMOS；有效像素：200万像素；彩色：0.02Lux；黑白：0.002；白平衡：自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡；增益控制：自动 / 手动；信噪比：大于 52dB；电子快门：1/1-1/30，000s；焦距：4.7-94mm， 20倍光学。
3、高速模拟球机：图像传感器：1/4'' SONY CCD；有效像素：752(H)×582(V);水平解析度：540 TVL(彩色)、600 TVL(黑白) ；*低照度：彩色：0.1Lux；黑白：0.01Lux；白平衡：自动/手动/自动跟踪白平衡/室内/室外/室外自动/钠灯白平衡；信噪比：大于50dB；焦距 3.84-88.32mm 倍。
4、模拟摄像机：传感器类型：1/3"SONY CCD；有效像素：NTSC:768（水平）×494（垂直）；*低照度0.001Lux；快门：1/50（1/60）秒至1/100，000秒；镜头：2.8~12mm；含全天候防护罩。
5、互联网云存储摄像机：720P高清视频，专业级监控镜头，可通过手机、电脑等终端观看视频；智能活动检测；搭载云存储功能。
6、全方位云台：国内知名厂家产品；齿轮驱动；选用永久型重载磁同步电机，具有云台停机保护功能，抗强风，运行平稳可靠；用于固定支架或基座安装。旋转速度：水平:9°/S ，垂直:4°/S；旋转角度水平:0°～355°，垂直:＋10°～-90°；*大负载：17kg(37.49lb) ；承载方式：顶载；传动方式：齿轮减速传动；构造：压铸铝外壳，内部件为钢及铝制。
7、视频分配器：两路视频输入，四路视频输出；信噪比 -70dB；差分相位：小于0.075°；差分增益：小于0.016%；带宽：50M；电源：220±10% 50Hz；消耗功率：6W ；机体结构：钢铁，黑色烤漆。
8、视频矩阵：输入输出：8路输入8路输出；配三维矩阵控制键盘；图像质量：广播级；带宽：17MHz；信噪比：-65db(Vp-p)vs；永久性存储器：设置信息可存储至少5年；屏幕显示内容：日期/时间、视频输入号、视频输入标题、场景编号、场景标题、监视器状态和报警标题字符。
9、硬盘录像机：视频压缩标准：H.264；模拟视频输入：4；图像监视分辨率704*576；VGA输出：1个，分辨率：1280*1024；回放分辨率 4CIF（D1）/2CIF/CIF/QCIF；硬盘容量：500GB。
10、液晶监视器：19”液晶监视器；图像分辨率：1080P(1920x1080)；像素间距0.2940mm×0.2940 mm；亮度550 cd/m2；对比度1500:1；响应时间5ms；显示色彩16.7M。
11、视频光端机：视频通道：二路视频；适合光纤：单模光纤；视频接口：BNC；视频带宽：8MHz；传输距离：20km；光纤接口：单模FC；数据接口：带一路反向数据。
12、光纤收发器：单模光纤转发器；接口类型RJ45，SC单模光纤接口；符合协议标准IEEE 802.3、IEEE 802.3u、IEEE 802.3x；传输速率10/100Mbps。
13、网络交换机：传输速率 10/100Mbps；4个网络口。
14、交通视频处理主机：CPU I3，内存2G，硬盘500G，图像采集处理卡。
15、交通视频开发分析软件：包括视频分析软件和交通监控管理软件；视频处理方式提供了视频文件处理和实时监控图像处理两种方式，可以通过智能手机、平板电脑拍摄交通视频录像，并把视频文件导入到图像处理主机进行视频处理，实现交通信息的获取；也可以通过数码摄像机、视频摄像机实时拍摄，并把视频通过视频卡实时传送到图像处理主机中进行处理；还可以通过网络高清摄像机进行视频输入，通过系统主机配置的网络口，实现视频交通数据的实时采集和处理。
16、视频开发工具箱和线缆跳线：包括视频线缆、网络线缆、控制线缆、电源线缆、光纤跳线和各类线缆的接头等，所有设备的安装支架，配备常见的交通监控施工工具，方便学生实验。
17、视频故障模拟板：视频故障模拟板可以模拟以下常见的视频故障：信号线断路模拟；信号线与地线短路模拟；地线断路模拟；阻抗不匹配模拟；干扰源模拟，选择此模式后分别调节量程、频率，幅度、屏蔽线阻、地环线阻，可实现不同干扰源的模拟；电源开关断开模拟；负载过载模拟，旋动变阻器，实现过载电流调节；培养使用者视频故障分析及解决能力。
|
