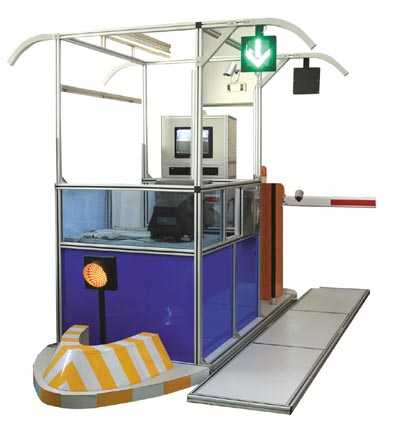

HYZNJT-7型ETC不停车收费实训台
一、主要功能：
能实现ETC 不停车收费系统集成、设备维护。
二、技术规格：
1.电源具有漏电保护、过载保护、短路保护功能；
2.工业级收费设备；
3.模拟真实的高速公路ETC 收费系统工作环境和工作流程；
4.有 OBU 读/写模块、车辆检测模块、控制模块、数据交换模块、计费模块、统计模块等；
5.有高速公路模拟车道及不同车型的模型小车；
6.具有常见的设备故障设置功能；
7.二次开发协议和接口；
8.具有ETC 交通数据采集及报表分析等功能
三、设备购成：“
1.ETC车道控制器工业控制机，串口≥6 个，10/100/1000M 电口≥2 个；Intel 酷睿ｉ5 及以上；内存 4G DDR3 1333 及以上；硬盘≥250G，SATA 接口，带有减震保护措施；加固型工业机箱，具有抗腐蚀性、抗冲击性、耐磨损性、良好散热性，，环境保护条件IP53；具有视频图像捕获卡、视频分配器和字符叠加器（卡）；至少 16 路（8 入 8 出）数字量 PCI 接口 I/O 板，应附光电隔离保护以减少雷电及高能涌浪的冲击；内置至少 2 个 USB 接口； 19"液晶显示器；安装正版 WinXP 专业版或正版 Win7 专业版操作系统， 满足四川省联网收费系统要求的防病毒软件； 各板卡应提供相应 windows 版本的驱动；视频图像捕获卡应支持 VFW 驱动；在满足以上功能要求的基础上预留 2 个以上 PCI 插槽。
2. ETC天线（RSU）符合 GB/T 20851-2007《电子收费专用短程通信》系列国家标准、交通部《收费公路联网收费技术要求》 、 《收费公路联网电子不停车收费技术要求》等标准规范；内置至少 4 个符合 ISO/IEC 7816 标准的 PSAM 卡槽；具有通过上位机接口进行免拆卸在线程序和应用更新的功能；提供应用层服务原语接口、通讯协议和设备调用动态库；载波频率：信道 1：5.830GHz；信道 2：5.840GHz；占用带宽：≤5MHz； 频率容限：±10×10^-6；最大等效全向辐射功率：≤+33dBm； 杂散发射：≤-36dBm/100kHz (30～1000MHz)； ≤-40dBm/1MHz(2400～2483.5MHz)；≤-40dBm/1MHz(3400～3530MHz)； ≤-33dBm/100kHz(5725～5850MHz)； ≤-30dBm/1MHz(其它 1～20GHz)；邻道泄漏功率比：-30dB；天线半功率角：水平面半功率波瓣宽度小于 38°；垂直面半功率波瓣宽度小于 45°；天线极化：右旋圆极化；调制方式：ASK；编码方式：FM0；位速率： Downlink:256kbps Uplink: 512kbps；位时钟精度：±100×10-6；RSU 接收灵敏度：≤-70dBm；位误码率(B.E.R.)：＜10×10-6；典型交易时间：≤270ms（PBOC 电子钱包） ；通信接口：RS232/RS485/USB/以太网；平均无故障时间：≥50,000 小时；工作温度：-20℃ ～ +70℃；相对工作湿度：10％～95％。静电：8kV；振动：符合 GB/T 2423.13；冲击：符合 GB/T 2423.6；防雷：抗 4kV10/200μs 雷击；
3.ETC天线立柱，立柱Ф125*60*6800（mm）,横梁Ф80*35*2600（mm）
4.ETC天线基础，1400*1200（mm）
5.ETC车道运行状态显示屏，红黄绿三色LED点阵显示屏；显示点阵应不低于32×128， 点间距不大于12mm， 显示屏不小于384mm×1536mm，平均发光强度≥8000cd/m
2 ；在距离该显示屏100m处清晰分辨显示内容； 通讯接口：RS232/RS485 标准接口；工作电压：AC 220×（1±10%）V/ 50×（1±4%）Hz；不锈钢箱体，防护等级不低于 IP65； MTBF≥15000 小时；工作温度：-20℃～+70℃；相对工作湿度：≤98%。
6.费额显示器， LED 点阵费额显示器，可视距离远，强光下能清晰可读； 显示的内容可通过用户软件进行控制，可显示汉字、英文字母、数字；全屏至少可显示 4 行，每行 8 个汉字；显示点阵 64×128，点间距 4.75mm，平均发光强度≥4000cd/m2； 带红绿通行灯；带黄色声光报警器；通讯接口：RS232/RS485 标准接口；工作电压：AC 220×（1±15%）V/ 50×（1±2%）Hz；不锈钢箱体，防护等级不低于 IP65； MTBF≥15000 小时；工作温度：-20℃～+70℃；相对工作湿度：≤98%。
7.费额显示器安装基础,600*600*600（mm）
8.车检器，车检器应有人工复位按钮；频率：3 级以上可调；灵敏度：4 级以上可调：高 0.02%L/L，次高 0.05%L/L，中低 0.1%L/L，低 0.5%L/L；使用寿命大: ≥5,000,000 辆次；工作温度：-40℃～+85℃；
9.高速自动栏杆机，工作电压：AC 220×（1±10%）V/50×（1±4%）Hz；抬杆时间≤0.6s；落杆时间≤0.7s；栏杆臂长度：≥3 米；平均无故障起落次数：≥1000000 次； 寿命：≥5000000 次；工作温度：-20℃～+70℃；相对工作湿度：≤98%；防护等级不低于 IP55；防护等级：≥IP55 级。
10.高速自动栏杆机基础，600*600*800（mm）
11. ETC车道摄像机，彩色摄像机；传感器类型：1/2"CCD 逐行扫描；制式：PAL； 最低照度： 0.1Lux @(F1.2，AGC ON)；水平解析度：≥540TVL；信噪比＞52dB；白平衡：自动，手动；电子光圈；镜头接口：C/CS；视频信号输出：1.0VP-P 75Ω；自动光圈类型：直流或视频驱动；镜头：1/2 英寸自动光圈光学镜头；镜头焦距：f=6~12mm；工作温度和湿度：-10℃~+60℃，湿度≤90%（无凝结）
12.ETC车道摄像机基础，600*600*600（mm）
13.字符叠加器，(75ΩBNC接口，1路输入，1路VDM输出，1路环出，RS-232接口)
14.车道控制器机柜，(防护等级IP65，放车道控制器及天线控制器)
15.线圈，线圈切割时应避免出现小于 45 度的锐角，避免在线圈范围内有板块交接、伸缩缝、切割缝；线圈电缆由截面积不小于 1.5mm2 的多股铜导线构成， 应用于超低压电路(AC32V 以下)；埋设后的环形线圈绝缘电阻：>500MΩ（DC500V 时） ；自回转范围：70～1000μH；湿度：≥95%，无冷凝。
16. RS232/485转换器，(光电隔离)
17.控制电缆，(RVVP 3×1.5mm2)
18.控制电缆，(RVVP 3×2.5mm2)
19.控制电缆，(RVVP 4×1.5mm2)
20.控制电缆，(RVVP 8×1.5mm2)
21.网络电缆，(STP-5)
22.视频同轴电缆，(SYV-75-3)
23.配电电缆，(VV-1kV 3×4)
24.线管，(DN50)
25.接地线，(RVV 1×4 mm2)
26.信号避雷器，(Imax：5KA，8/20μs)
27.视频防雷器，(Imax：5KA，8/20μs)
28.电源防雷器，(Imax：5KA，8/20μs)
29.安装辅材，含胶带，扎带，视频头等
30.收费应用软件(ETC系统收费软件)，中创
31. ETC系统调试(包括软硬件调试)，中创
|
