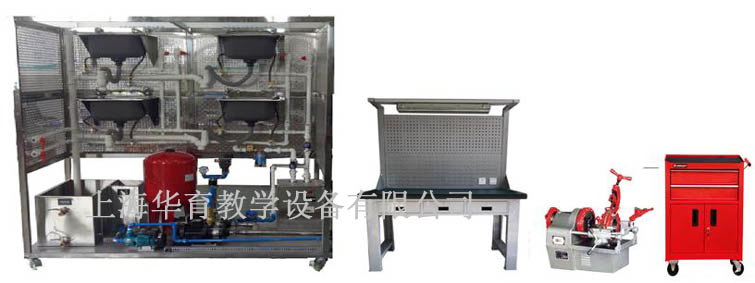

HYBG-1 水泵及管道安装设计实训装置
一、概述：
水泵及管安装设计实训设备适用于高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中的给排水管道的安装与设计、设备水泵的安装、操作调试、学生能在尽可能真实环境下进行实战操练。能供学生进行不同规格的镀锌白铁管外螺纹的绞制。能供学生根据安装规范，使用管子钳、扳手及多种管配件，配有专用移动工具箱、操作钳工平台、实训安装平台台架、水泵、管件等、
学生可在实训安装平台台架上安装管路
设计管路，并进行套丝联接管路，水泵联接，水箱联接、管路试压试验实训，常用管路加工工具的操作等。
二、系统构成
1、整体钢结构钳工台和网孔板；
2、合虎钳；
3、电动切管套丝机；
4、三角架压力钳。
5、管钳管件
6、操作钳工平台
7、实训安平台
三、水泵及管安装设计实训设备各技术参数
钳工台外形尺寸：1500X750X800mm;
网孔板尺寸：1450X600mm；
钳工台材料：喷朔钢。
电动切管套丝机功率：750W；
电压：220V；
主轴额定转速：26-28（r/min）；
套制螺纹范围：1/2-4；
加工大管径：直径50mm；
适用范围：消防给排水管道；
安全保护：接地保护。
实训安装台架
铁质喷朔钢架，具有电机安装底平台
模拟管道安装网孔墙
外型尽寸
1500*800*1800MM
不锈钢水箱500*400*400MM
水泵
三相AC380V,功率：0.37KW,扬程：12m,流量：20L/min
