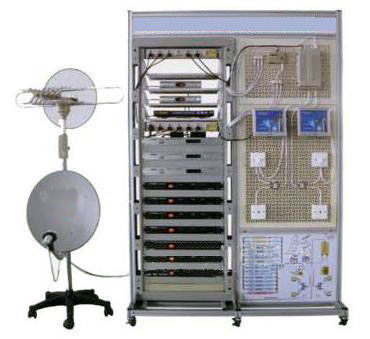

HY-T2B卫星有线电视系统实训装置
一、系统概述
卫星有线电视系统实训装置系统由室外接收部分、信号处理与调制部分、有线电视放大与分配三部分组成。
系统设备全部采用工程使用产品，能进行卫星电视、有线电视等控制系统操作实训和演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训。卫星有线电视系统实训装置系统的设计结合实训室的情况，进行实际应用位置的设计安装。
二、技术指标
1.系统工作电压：单相三线～220V±5% 50Hz
2.安全保护：具有漏电自动保护装置
三、主要设备组成
室外接收部分：由卫星天线、高频头、馈源等组成；
信号处理与调制部分：由工程型卫星接收机、调制器、混合器、DVD等组成；
有线电视部分：由60V供电器、双向干线放大器、单向干线放大器、楼栋放大器、分配器、分支器、用户盒等组成；
测试仪器：场强仪
注：电视机由用户配置
四、实训内容
1.卫星有线电视系统接收基础知识
2.卫星接收器材认识与操作
3.卫星接收辅助器材
4.有线电视器材认识与操作
5.天馈角度的计算
6.干线电平的分配与计算
7.设计并安装一个简易应用系统
