HY-L4B楼宇照明系统实训装置
一、系统概述
HY-L4B楼宇照明系统实训装置（LON总线型）能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、装置组成：
楼宇照明监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
三、系统实训功能：
能进行各种灯光照明系统操作演示、直接数字控制器（DDC）的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。
四、系统技术指示：
a、工作电压：单相三线220V±5% 50Hz
b、整机容量：＜300W
c、外形尺寸：1500mm×700mm×1800mm
d、安全保护：具有漏电自动保护装置
e、故障设置：具有故障设置系统
五、实训项目：
1、公共区域照明控制与操作实训
2、办公室照度自动调节控制与操作实训
3、景观照明控制与操作实训
4、情景照明控制与操作实训
5：应急照明控制与操作实训
6、手动遥控器控制与操作实训
7：线路故障的判断与处理
8：设备故障的判断与处理
9：设计并安装一个简易应用系统
10：组态软件设计实训项目
六、基本配置

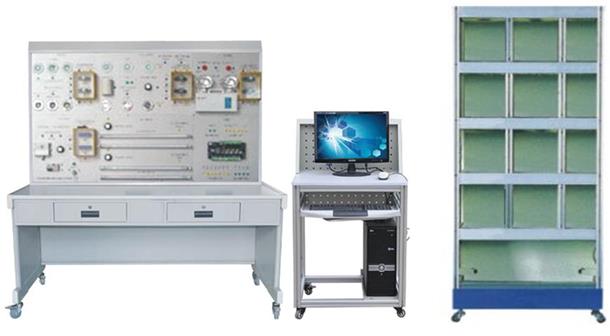

1.照明控制屏
设置模拟照明配电箱，并设置照明控制开关，包括传统开关、遥控开关装置等。
2.照明演示柜
照明演示柜为楼宇照明控制的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。
3.下位机系统
下位机系统采用DDC控制器，实现照明线路的通断控制，通过LonWorks总线与上位机系统通信。
4.上位机监控系统
配备监控系统软件，可以实现对照明系统的远程监控。
