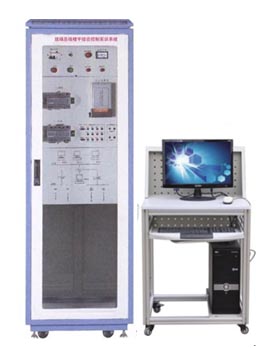

HYLYZX-1现场总线楼宇综合控制实训系统
一、系统概述
网络化是智能楼控系统的一个重要发展方向，而基于LONWORKS总线的楼控网络系统是目前智能建筑发展的一种主流，为更好地满足智能楼宇教学的需要，与美国埃施朗和国内相关厂家进行合作，推出了一系列基于LON总线的智能楼宇教学实验装置。现场总线楼宇综合控制系统是此类系列产品之一。它具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。
二、系统特点
1.各子系统基于DDC模块和LON总线实现现场总线控制，技术性强
2.具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强
3.对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强
三、技术参数
1.输入电源：AC220V±15%，50Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：600mm×600mm×1290mm
5.安全保护：具有漏电自动保护装置
四、主要配置与参数
1. 控制柜
控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。
2. 监控软件
配备IBMS监控系统软件,可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设
计网络系统和监控界面。
3. 豪华型电脑桌
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动
4. i.LON100 Internet服务器
i.LON100 Internet服务器是一个高性能的网络接口，用于连接LonWorks 网络到企业IP网络或者Internet。它有LonWorks、ModBus、M-Bus、数字量的I/O等多种丰富的设备接口，其中数字量I/O包含了2路脉冲输入（M1、M2）、2路开关量输入（Input1、Input 2）和2路开关量输出（Out1、Out2），从而很容易地将现场设备连接到i.LON100，并使这些设备的数据有效地应用到企业IP网络和Internet。i.LON100内置有时序调度、报警和数据记录等功能模块，用户可以使用其内置的网页接口存取和访问这些应用，本系统正是通过i.LON100的时序调度功能，实现对照明子系统的时序控制。
5. i.LON600 LonWorks/IP服务器
i.LON600 LonWorks/IP服务器是一个遵从EIA 852协议的LonTalk到IP的路由器。它为日常设备的存取访问能够提供一个可靠的、安全的Internet通道。它能够将Internet或者任何基于10/100 Base-T的LAN或者WAN作为本地或者远程传递LonWorks控制信息的通道。其内部采用一个32位RISC处理器和Echelon公司的LonWorks/IP体系结构，从而为高速控制、显示、监视应用程序提供了的服务，本系统正是通过i.LON600的高速路由功能，实现服务器（IP通道）和LON网之间的数据交互。
五、实验项目
IBMS系统实验
(1) 系统结构与设备认识
(2) DDC模块的开发使用
(3) LON网络开发应用（LON网组建）
(4) B/S网络开发应用（B/S网络组建）
子系统实验
(5) 根据集成系统中的不同子系统可以完成相关实验项目。
