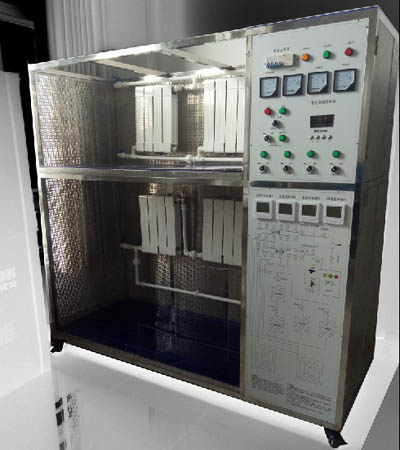

HYLCN-1B单元住宅楼分户热计量采暖系统实训装置
一、系统配置：
主要配置:供水箱、循环水泵、分集水器、电动阀、液晶显示面板，智能温控制仪等、一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，一层地板采用回旋式地暖辅设，左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）；二层供暖系统为双管下供下回式系统，散热器左、中、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置；控制采用智能温控系统，手自动控制方式。
二、系统概述：
1.整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2.一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。
3.展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4.所有散热器和水暖设备都能全真演示。
5.系统分上下两层分户墙暖与地暖结合设置
6.系统管路采用带用串联与并联两种方式结合布置
7.系统具有温度自动控制和手动控制
8.智能温度设置定时控制等
三、技术参数：
1.外形尺寸：2000×1000×2000mm
2.框架材料：304不锈钢
3.地板材料：有机玻璃
4.设计压力：0.05MPa～0.75Mpa，
5.安全保护：具有漏电自动保护装置和接地保护。
四、实训项目
1、单元住宅楼分户热计量采暖系统操作演示
2、单管跨越式供暖系统的认识
3、地暖供暖系统的认识
4、热计量表的计量操作及拆装实训
5、锅炉的拆装及操作实训
6、循环泵的操作及拆装实训
7、分水器、集水器的操作及拆装实训
8、薄壁钢管散热器的拆装实训
9、铜铝复合散热器的拆装实训
10、地暖管路辅设拆装实训
11、卫生间小背篓散热器的拆装实训
