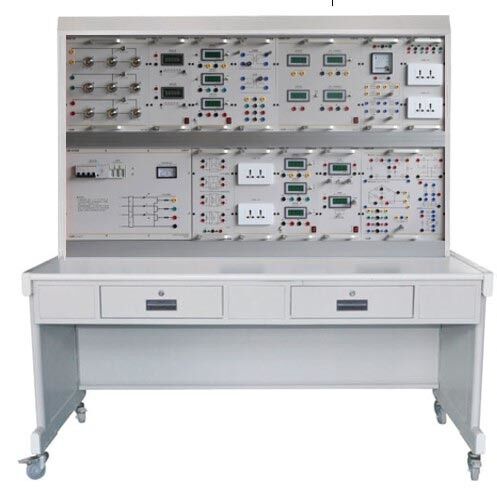

HYDG-500现代电工试验台
一、设备组成及功能：
本实训装置主要由电源控制屏、实训桌、实训挂箱系统等组成。
1、控制屏
控制屏为铁质双层亚光密纹喷塑结构，提供交流电源、直流稳压电源、恒流源及实训器件等，具体功能如下：
（1）交流电源部分
1）提供三相交流可调电源，配备1台三相同轴调压器，规格为1.5kVA/0～430V。
2）设有四路AC220V和一路AC380V交流电源接口，可为实验挂箱及外配仪器设备提供工作电源。
（2）测量仪表部分
1）智能交流测量仪表：包含数字电压表三只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显；数字电流表三只：测量范围0～3A，量程自动判断、自动切换，精度0.5级，三位半数显；数字功率、功率因数表三只。精度1.0级，量程0～500V，0～3A。采用ARM芯片设计的智能仪表，量程自动切换，真有效值测量，测量及显示方式可切换，超量程自动报警，具有过压过流保护。
2）智能直流测量仪表：直流数字电压表一只：测量范围0～200V，输入阻抗10MΩ，精度0.5级。采用ARM芯片设计的智能仪表，量程可自动和手动切换，4位半数字显示。直流数字电流表一只：测量范围0～2A，精度0.5级。采用ARM芯片设计的智能仪表，量程可自动和手动切换，4位半数字显示。
（3）直流电源部分
1）提供两路0.0～30V/0.5A可调稳压电源，从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
2）提供四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能。
3）提供一路0～200mA连续可调恒流源，从0mA起调，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
（4）信号发生器（含频率计）部分
可输出各种波形，配6位显示的频率计。输出波形：方波、正弦波、三角波、单次脉冲；输出频率：3Hz-1MHz连续可调；幅值调节范围：0-17Vp-p；带有20dB、40dB衰减功能；所有档位切换开关采用数码开关；带6位数字式频率计，频率计精度：0.5级，测试范围：0-1MHz；短路保护，具有稳幅特性。
2、实训挂箱部分
（1）电路原理（一）实训模块：提供基尔霍夫定律、叠加原理、戴维南定理、双T网络、以上电路含取样插座，串联谐振、一阶、二阶动态电路、4组电流取样插座和1个2kΩ/2W电位器。
（2）电路原理（二）电路元件实训模块：提供电阻、提供470Ω、1kΩ、10kΩ/1W电位器、功率2W，30mH×2、10mH×2、15mH电感、非线性元件、多种规格63V CBB可变电容、可变电阻、日光灯电容等元器件，可完成一阶二阶电路、串联谐振电路、RLC串并联电路、微积分电路等实训，以及其它实验辅助器件。
（3）仪表设计
1）直流电压表设计电路
2）直流电流表设计电路
（4）仪表扩展实训箱：提供1mA/160Ω的指针表、电位器、电阻、电池等，可完成万用表功能的设计，包含直流表的设计及量程扩展、欧姆表的设计及量程扩展等实验。也可以完成仪表的误差测量等实验。
（5）三项交流电路：提供三相灯泡负载电路，每相3个25W灯泡并联，其中每个灯泡都有控制开关，方便完成三相不平衡负载的交流电路实验，由于采用了多个灯泡的并联，至少能够承受440V电压，使在做不平衡三相负载实验时能够承受超过220V以上的电压，保护灯泡的寿命。
（6）功率因数提高组件：提实验电路、电感、电容，可完成功率因数提高实验。配置500V耐压0.47μF和4.7μF电容各1只、0.47-10.17μF五挡可调电容1个，可完成功率因数改变相关实验。
（7）交流电路：提供实验变压器、互感线圈和4组电流取样插座；
（8）电路综合实训模块：完成仪表量程扩展实训，电流表、电压表和欧姆表的设计。
（9）继电接触控制实训模块：提供3只220V/5A交流接触器、3只按钮开关、1只时间继电器、1只热继电器及能耗制动电路，配置电机可完成电机拖动实验内容。
（10）三相鼠笼异步电动机（△380V）。
（11）实训导线及配件。
提供2种规格的实验导线，高压电路采用4号全塑封闭型安全实验导线，低压电路采用全封闭3号实验导线，两者不能互插，内含128股铜丝，还应配置实验台上各种规格保险管。
二、设备特点
1、模块化结构
实验台采用铝合金双层框架结构形式，框架上可任意拆卸交流电源模块、直流电源、信号发生器、示波器、交直流测量仪表、实验模块等，下配置实验桌，实验桌配置了储藏柜和抽屉，结构新颖，外形美观，方便维修。
2、完善的安全保护功能
提供了电流型漏电保护和实验导线多重保护功能，确保学生人身安全。实验装置的电源、测量仪表均设计了断路、开路、过量程等保护功能，确保了设备的安全性。
3、仪器仪表配置齐全
配置了实验所需要的单相可调电源、380V三相交流电源、直流电源（含恒流源和恒压源）、信号源及频率计、交流电压电流表、单三相功率和功率因数表、交流数字毫伏表、万用表、直流电压电流表等仪器仪表。
4、测量仪表性能操作简单，精度高，稳定性好。
采用微处理器设计的测量仪表，显示稳定，精度高，操作直接，可靠性高。
三、能够完成实验、实训项目
1、电工仪表的使用与测量误差的计算
2、减少仪表测量误差的方法
3、元件伏安特性的测绘
4、电位、电压的测定及电位图的绘制
5、基尔霍夫定律和叠加原理的验证
6、戴维南定理及最大功率传输定理的验证
7、等效网络变换原理与实验测试
8、受控源实验
9、双口网络实验
10、互易定理实验
11、一阶电路的响应与测试
12、二阶动态电路响应与测试
13、R、L、C元件阻抗特性的测定
14、负阻抗变换器的特性测试
15、回转器的特性测试
16、双T网络的测试
17、RC选频网络特性测试
18、串联谐振电路的研究
19、三相交流电路参数的测定
20、交流电路功率因数改善实验
21、交流电路的互感测量
22、单相变压器特性的测试
23、单相变压器同名端判断及其应用
24、三相交流电路电压电流的测量
25、三相电路功率、功率因数
26、三相电路相序的测量
27、三相异步电机Y/Δ起动
28、三相异步电机正、反转实验
29、三相异步电机顺序起动
30、能耗制动
四、设备主要技术参数
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz；
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m；
3、装机容量：1.5kVA；
4、重量：100kg；
5、外形尺寸：155cm×70cm×145cm（可根据客户要求加长）
|
