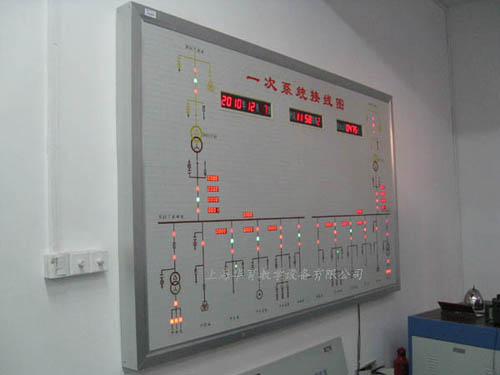

HY-GPD1型供配电系统模拟屏 一、供配电系统模拟屏设备屏面模块材料采用ABS或PPO阻燃工程塑料，颜色选用国际流行灰色。保证材料与生产技术的一致性，不受温度、湿度等因素的影响而产生色差现象，具有阻燃、高强度、耐老化等特点。
二、屏面模拟尺寸为3000×1600mm。整体屏面由小方块镶嵌折叠组成，图形改动及局部扩展不损失模拟块和其它材料。
三、屏面中的文字、编号、符号均采用电脑平板喷绘，字体整洁、美观、更换性极强，字体尺寸大小可选择。
模拟图板的作用：
1. 操作模拟图板可以对运行中的电气设备实际状态、接线方式、供电方式和各种开关的“分”、“合”状态，明确的表示出来，使运行管理人员和值班人员掌握和了解本单位供电系统的运行情况。
2. 用以在倒闸操作之前，在操作模拟板上进行核对性操作，检验操作票所列的操作顺序的正确性；
3.在操作模拟板上的部署安全措施时，检验安全措施是否正确，防止错误操作事故发生；
4.日常的技术培训及练习可用操作模拟板进行模拟训练，提高值班人员的实际操作技能和处理事故的能力；
5. 可以增强值班人员对电气设备的接线方式、布置方式、运行方式和操作编号的记忆能力。
6.可在模拟屏上进行模拟操作，并根据电力五防逻辑来判断，设备状态不变位，适于于各种电力培训学校。
材 料：亚克力板、马赛克高性能阻燃工程塑料
线路颜色：执行电力部部颁标准
各电压等级的颜色区别如下：
220kV 用紫色；
110kV 用朱红色；
35kV 用鲜黄色；
10kV 用绛红色；
6kV 用深兰色；
3kV 用深绿色；
0.4kV 用黄褐色；
0.23kV 用深绿色；
直流 用褐色。
7、该模拟屏、以PLC、组态软件为基础和操作后台，通过电脑组态软件操作，实现对模拟屏电路的控制，通过模拟负载信号可以在屏上对应显示负载电流、功率等参数。
|
