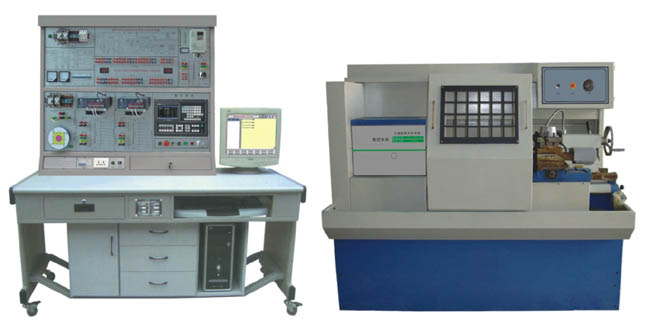

HY-803TS型数控设备控制实训考核装置(车床）

HY－803TS型数控车床综合实训考核装置配备了生产型数控车床、数控实验实训考核台，二者合一的综合实验实训设备，是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、紧缺人才培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象追大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

产品组成部分
数控车床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及电机模拟运行及电机输入输出模块、刀架接口板、开关电源以及HY6132型数控车床等组成。

HY-803TS 数控车床电气控制与维修实训系统

一、产品特点

•  由数控车床实训台和数控车床实物组成，不仅可作为数控 车 床电气故障的维修实训设备，也可作为数控 车 床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、 PLC 编程、故障诊断与维修、数控 车 床编程与加工操作等多项功能；

•  学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；

•  完全采用工业化的器件，将一台数控 车 床的电控系统的每一环节在实训台上进行分解 展示；

•  模块化结构设计，并设计有强电柜，便于实现数控车床各个环节的实训教学；

•  设计有专门的故障设置区和排故操作单元。 具有数控车床的故障维修考核功能。

二、技术性能

•  输 入电源：三相四线 380V ± 10% 50Hz

•  工作环境：温度 -10 ℃～ +40 ℃

•  装置容量：＜ 3kVA

•  实训台结构：考核柜为铁质钣金喷塑结构，坚固耐用；

•  外形尺寸： 137cm×60cm×189cm

三、实训装置的基本配置及功能

•  控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；

•  电源部分：采用三相四线 380V 交流电源供电，漏电保护器控制总电源

•  数控系统单元 ：采用 西门子（ SINUMERIK 802C base line ）数控 系统；

•  驱动模块 ： X/Z 进给轴均采用伺服电机驱动；

•  主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。

6. 、数控车床采用CNC6132型生产车床， X 、 Z 进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关 .

四、 HY-CNC6132型数控车床技术参数

● 床身追大回转直径： 320mm

●三爪卡盘： 160 mm

●主轴孔径： 40 mm

●电动刀架：四工位

●主轴电机功率： 750W

●主轴追高转速： 1500rpm

●外形尺寸： 1670 × 810 × 1500 mm

五、实训项目

•  数控车床电气系统的设计

•  数控系统的参数设置与调整

•  输入输出接口实训

•  机床参考点的调试

•  伺服电机驱动单元的调试与应用

•  变频器的调试、参数设置与应用

•  电动刀架控制实训

•  数控系统的通讯

•  数控车床故障诊断与维修

•  数控系统的操作与编程

•  数控车床加工实训

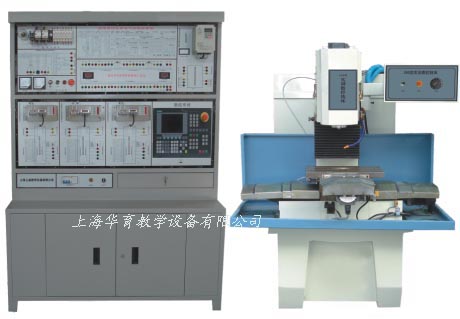

HY-803MS型数控设备控制实训考核装置(铣床）

HY-803B 型数控铣床综合实训考核装置是我公司继华育牌数控机床实验台系统推出后，面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

HY-803MS 型数控铣床综合实训考核装置，具有以下独特优点：

● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练

● 以市场占有率追高的 SIEMENS 数控系统为实训对象

● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象

● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

● 柜内电器排布与选型完全按照现行机床生产厂家的模式

● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工。

● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。

一、产品组成部分

HY-803MS 型数控铣床综合实训考核装置是由西门子（ SINUMERIK 802C base line ）数控系统、机床电气控制接口板、主轴变频调速实验板、 全数字 交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及 HY-240 教学生产两用型数控铣床等组成。

二、可开设的实验实训考核项目　　

▲ 数控铣床 802C 系统操作编程实验（配 HY240 铣床）

▲ 主轴变频单元的运行与故障诊断实验

▲ 全数字交流伺服电机运行与故障诊断实验

▲ 数控铣床电气控制设计与分析实验

▲ 数控各单元的连接、控制与故障诊断实验

▲ 低压电气元件的原理、性能和接线实验

▲ PLC 、编程、接线及在数控机床中的应用

▲ 数控铣床的冷却与照明及故障诊断实验

▲ 数控机床 RS232 通讯实验

▲ 数控机床电子手轮实验

▲ 丝杆螺距误差补偿实验

▲ 数控铣床故障设计排除考核 28 项

三、 HY240 型数控实训铣床规格：

四、技术性能：

1 、输入电源：三相四线制 380V 交流电源。

2 、结构：考核柜为铁质钣金喷塑结构，坚固耐用；

3 、工作环境：温度 -10℃ –+ 40℃

4 、整机功耗：＜ 3KW

5 、考核柜尺寸： 1370×600× 1890mm
