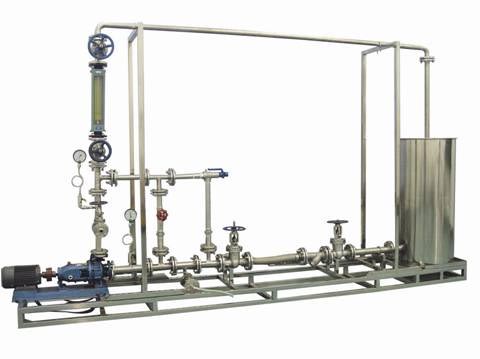

HYHGCZ-2泵拆装实训装置 一、装置功能
1.强化手动操作技能训练。
2.考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3.配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4.具有离心泵性能、流量计性能进行测定的功能。
二、设计参数
液体流量：0～8m3/h。
液体温度：常温。
三、公用设施
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
气：无。
四、实验物料：清洁自来水。
五、主要设备
水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
循环水泵：机械密封卧式连轴化工泵 供电：AC380V ，功率：2.2KW，数量1台。
水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。
水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。
回流管路：304不锈钢材质，DN25。
安全泄压管路：304不锈钢材质，DN25。
灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。
耐压测试管路：304不锈钢材质，专用管路耐压测试接口。
电源设备：布线槽，带漏电保护的空气开关盒。
设备尺寸：3800×800×2200mm（长×宽×高），整机采用304不锈钢制作，钢制花纹板喷塑底座。开关盒集成于对象部分之上。
六、拆装工具及试压检漏设备一批见清单。
|
