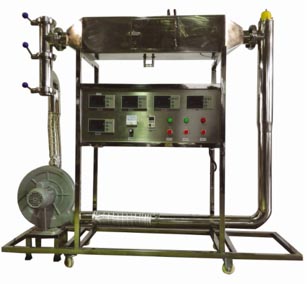

HYDDGZ-2洞道干燥实验装置
一、实验目的：
1、了解气流常压干燥设备的流程、结构及过程原理。
2、掌握干燥速率曲线的测定方法。
3、了解改变操作条件对不同干燥阶段的影响。
4、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
二、设计参数
操作压力：常压操作。
操作温度：50~80℃。
进风量：0~150m3/L。
湿物料量：50~150g。
三、外形尺寸
对象部分：1750×500×1700 (长×宽×高mm)，不锈钢材质框架（带滑轮及禁锢脚）。
测控部分：喷塑控制柜530×400×1700(长×宽×高mm)（含接地柱）。
四、公用工程
水：少量（1000ml），用于实验过程中湿球温度计探头的保湿。
电：电压AC380V，功率5kW，三相四线制（三火线一零线）。
每个实验室需配置1~2个接地点（安全地及信号地）。
五、实验物料
毛毡、水、空气。
六、对象组成
风机：风量12 m3/min，风压1.5kPa。与系统软连接减震，吸入口连接洞道式出口蝶阀，热风可循环利用。
冷风段：不锈钢材质，DN76。
预热段：3组翅片式加热管，不锈钢法兰套接，长度1.5m，1.5kW×3。保温层厚20，石棉材料。
洞道室：L＝1200，透视窗，小拉门。室内与预热段间多层不锈钢均布器，干球、湿球温度测点，载物盘下连称重传感器。保温层厚20，石棉材料。
热风段：3组蝶阀风量调节，回接风机入口，热风可循环利用。
数据采集：配工业触摸屏、模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、重量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
|
