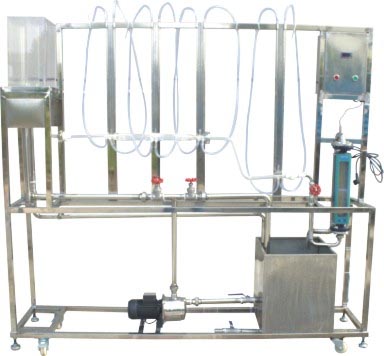

HYLN-1雷诺演示实验装置
一、实验目的：
1、观察流体在管内流动的两种不同型态。
2、观察滞流状态下管路中流体速度分布状态。
3、测定流动形态与雷诺数Re之间的关系及临界雷诺数值。
二、设计参数
雷诺数：500~5000。
液体流量：25~250 l/h。
温度：常温。
三、外形尺寸
对象部分：800×300×1900(长×宽×高mm)，不锈钢材质框架（带滑轮及禁锢脚）。演示管段Ф20 ，长500，有机玻璃。
测控部分：集成于对象之上（含接地柱）。
四、公用工程
水：需自来水提供实验用水，实验过程中循环使用。
电：电压AC220V，功率0.3kW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
五、实验物料
水、水溶性红墨水。
六、对象组成
下水箱：不锈钢材质，带水源接入口及排空底阀。
循环水泵：低噪增压泵。
上水箱：高强度有机玻璃材质，可视溢流及稳液位设计。
实验管段：高强度有机玻璃材质，Φ20，观察段长50cm。
其余管段：复合管约2m，不锈钢管约1m，有机玻璃管约2m，不锈钢弯头、三通和卡套等。
高亮设备：日光灯具。
示踪设备：示踪剂贮盒，细孔喷嘴，可调式液体注射器。
|
