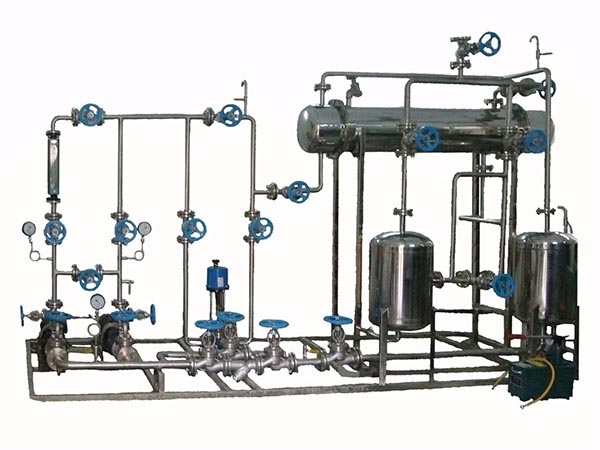

HYHGCZ-2 换热器拆装实训装置
一、装置功能培训要点
1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。
二、设计参数
液体流量：0～8m3/h。
液体温度：常温。
外形尺寸
对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。
测控部分：开关盒集成于对象部分之上。
外配设备：无。
三、公用工程
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
气：无。
实验物料：清洁自来水
四、对象组成
水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：4.4kW，数量2台。
水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。
水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。
回流管路：不锈钢材质，DN25。
安全泄压管路：不锈钢材质，DN25。
灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。
耐压测试管路：不锈钢材质，专用管路耐压测试接口。
电源设备：布线槽，带漏电保护的空气开关盒。
|
