HYHGCZ-1化工设备拆装综合实训装置
一、装置功能
1．强化手动操作技能训练。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、
4．掌握离心泵、换热器、填料塔的结构、安装及使用。
二、外形尺寸

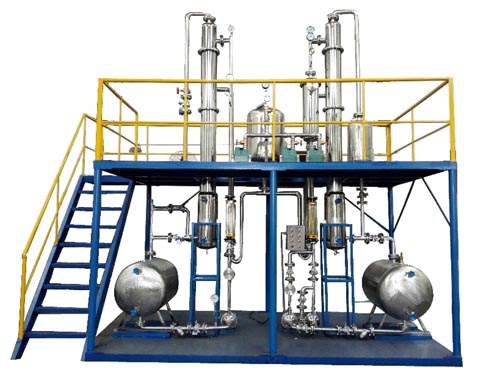

对象部分：长×宽×高4800x2500x4200mm(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板
测控部分：开关盒集成于对象部分之上。
三、系统功能：可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
公用工程
水：实训过程中可循环使用，实训结束后排空即可。
电：电压AC380V，功率5.5kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水
|
