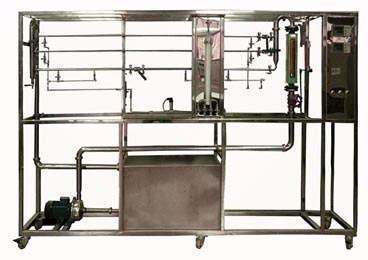

HYLTZL-1型流体流动阻力测定实验装置
一、实验目的:
1、掌握流体流经直管和阀门时的阻力损失和测定方法，通过实验了解流体流动中能量损失的变化规律。
2、测定流体流经阀门时的局部阻力系数。
3、测定直管摩擦系数λ与雷诺数Re之间的关系。
二、设计参数
雷诺数Re：1×104～7×104。
液体流量：1～4m3/h。
液体温度：常温。
阻力压差：1000mmH2O倒U型压差计。
三、外形尺寸
对象部分：2300×500×1900 (长×宽×高mm)，不锈钢材质框架（带滑轮及禁锢脚，含接地柱）。
四、测控部分：开关盒集成于对象部分之上。
五、公用工程
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率1kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
六、实验物料:清洁自来水
七、对象组成
水箱：不锈钢材质，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
循环水泵：卧式离心泵。
光滑管：不锈钢材质，DN20，测量段1m。
粗糙管：镀锌管材质，DN20，测量段1m。
局部阻力管：不锈钢材质，G3/4'铜闸阀开度作为局部阻力。
出口管：在实验时保证试验管段充满水的结构设计，出口闸阀调节流量。
其余管段：不锈钢管约4m，不锈钢弯头、三通等，3段实验管进口处铜球阀。
八、引压装置：POM材质均压环，不锈钢三阀组，1m规格倒U型差压计。
九、电源设备：布线槽，带漏电保护的空气开关盒。
|
