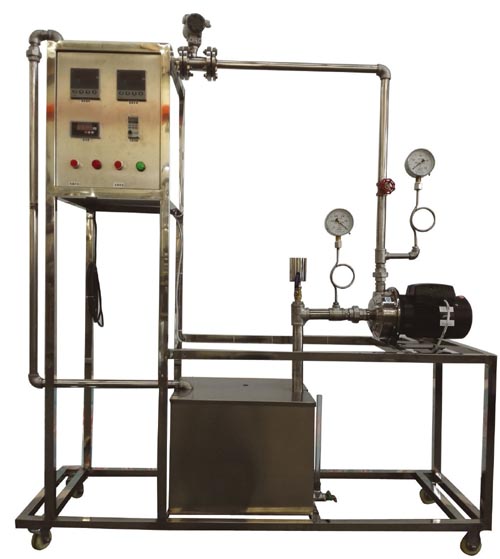

HYLXB-2型离心泵特性曲线测定实验装置
一、装置功能
1、能全面了解流体流动过程中所涉及的、流量计性能、离心泵性能及管路性能概念和实验方法。
2、学生充分了解离心泵的结构与特性、学会离心泵操作，测定恒定转速条件下泵有效扬程(H)、轴功率(N)、及总效率（η）与泵有效流量(Q)间曲线。
3、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
二、实验设备的特点
1、离心泵特性实验采用不锈钢卧式单级离心泵，可再现离心泵特性曲线。
2、实验装置数据稳定，重现性好。
3、实验采用循环水系统，节约实验费用。整套设备除去特殊材料外均采用不锈钢制造，并进行精细抛光处理，体现了整个装置的工艺完美性。由于设备均采用不锈钢制造，从而彻底避免了设备的铁锈清理维护工作。
三、设计参数
液体流量：0～5m3/h。
液体温度：常温。
四、外形尺寸
对象部分：1000×500×1800 (长×宽×高mm)，不锈钢材质框架（带滑轮及禁锢脚）。
五、测控部分：喷塑控制箱（含接地柱），集成于对象之上。
六、公用工程
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率2kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
七、实验物料：清洁自来水。
八、对象组成
水箱：不锈钢材质，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
离心泵：卧式离心泵，额定流量3.6 m3/h，额定扬程19m，额定转速2800转/分，额定功率0.55kW。
泵配套：不锈钢灌泵漏斗，铜球阀排气口，PVC底阀；泵进出口压力指针表（含配套阻尼器）。
管路：不锈钢材质；管道法兰连接转子流量计；离心泵进口处安装温度计。
九、数据采集型：模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、功率、转速等模拟量信号采集。配数据处理采集一套，在线工业组态软件一套。
|
