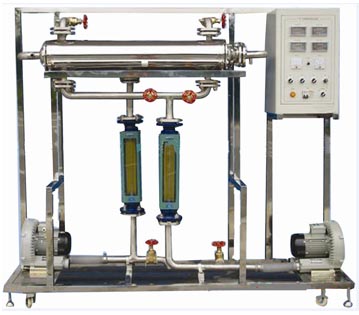

HYKZQ-1空气—蒸汽给热系数测定实验装置
一、实验目的
了解间壁式传热元件，观察水蒸汽在水平管外壁上的冷凝现象
掌握给热系数测定的实验方法，学会其实验数据的处理方法
掌握蒸汽发生器的使用方法，了解影响给热系数的因素和强化传热的途径
二、装置特点
主要化工参量采用工业应用级别的检测和显示仪表，涡轮流量计+变频器+无纸记录仪作为流量的主控手段；
实验除可直接在控制柜进行所有操作外，还可远传至电脑展开智能调节及显示仪表+串口通讯＋上位监控计算机模式；
采用工业上广泛应用的工控组态软件平台，运行稳定，界面友好。
三、设计参数
雷诺数Re：<3.5×104。
冷流体（空气）流量：2～20m3/h。
冷流体（空气）温度：常温～80℃。
热流体（蒸汽）压力：蒸汽发生器最大0.5MPa，换热器内0.01MPa。
热流体（蒸汽）温度：100～105℃。
四、外形尺寸
对象部分：2000×550×1650 (长×宽×高mm)，不锈钢材质框架（带滑轮及禁锢脚）。
测控部分：喷塑控制箱集成于对象之上（含接地柱）。
外配设备：蒸汽发生器610×580×1200(长×宽×高mm)。
五、公用工程
水：蒸汽发生器自带贮水箱（含液位自动控制系统），实验前用清洁水源注满，实验过程中需保持供水水源始终处于打开状态，实验结束后排空发生器中所有的水即可。
电：需两种，电压AC220V，功率0.7kW，标准单相三线制；
电压AC380V，功率6kW，三相四线制（三火线一零线）。
每个实验室需配置1~2个接地点（安全地及信号地）。
气：水蒸汽，来自蒸汽发生器（全自动蒸汽发生器，最大0.5MPa）；空气，来自风机。
六、实验物料：空气和水蒸汽。
七、对象组成
风机：与系统软连接减震降噪，旁路阀调节风量。
冷流体进出：不锈钢材质，DN25，进口闸阀调节流量，换热器进口段法兰连接转子流量计。
换热器：冷流体通过的紫铜管φ19×1.5，长为1000mm；水蒸气通过的紫铜管：φ19×1.5，长为250mm，侧向排孔。换热器两端不锈钢法兰，并设不凝性气体引出口，铜球阀开闭。换热器整体不锈钢，2组不锈钢视镜。
热流体进出管：不锈钢材质，DN15，保温层。针形阀调节蒸汽压力，压力表。
控制面板：带漏电保护空气开关，仪表及风机电源，数显表2台
|
