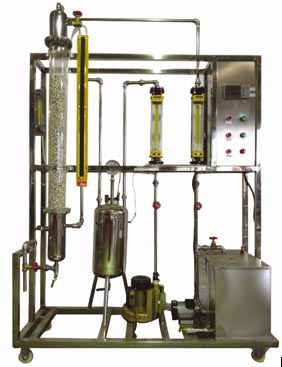

HYTLXS-1填料吸收塔实验装置 一、实验目的：
1、了解填料吸收塔的结构、流程及操作方法。
2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。
3、测定总传质系数Kya，并了解其影响因素。
二、设计参数
体系：CO2-空气-水，常压操作。
温度：常温。
气量：0~25 m3/h，分段可测。
CO2量计量：0.7-7L/min。
液量：0~1000L/h。
三、外形尺寸
对象部分：设备主体1700×800 ×3200；塔体Ф120×3100，有机玻璃。
测控部分：控制箱集成于对象之上（含接地柱）。
外配设备：学校须自备二氧化碳钢瓶,若用色谱检测还需预留空间。
四、公用工程
水：装置自带贮水箱及浮球阀，实验时连接清洁水源，经增压泵进入吸收塔内，吸收CO2后排入地沟。
电：电压AC220V，功率1kW，标准单相三线制。
每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气，来自风机；CO2来自高压气体钢瓶。
五、实验物料
水、空气和CO2气体。
六、对象组成
塔体：带液体分布器（莲花喷头），液体再分布器，填料支撑板等。
空气、CO2混合缓冲罐：不锈钢制造，附安全阀。
混合气进出管：不锈钢材质，DN20。
液体进出管：不锈钢材质，DN15。
控制面板：带漏电保护空气开关，仪表及风机电源。
|
