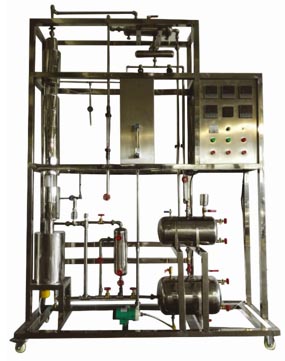

HYJL-1筛板精馏塔实验装置
一、实验目的：
1. 体现连续精馏塔的基本结构及流程；
2. 体现连续精馏塔的操作方法；
3. 测定板式精馏塔全塔效率、单板效率和压降；
4. 能够检测筛板塔中灵敏板温度的变化；
5. 掌握气相色谱仪的使用方法。
二、设计参数
体系：乙醇-水。
操作压力：常压操作。
进料量：4~10 l/h。
全塔效率：30~50%，单板效率：30~50%。
外形尺寸
三、对象部分：设备主体1820 ×710 ×3100；304不锈钢塔体（筛板）：φ57×1000mm（筛板数10块），可拆卸，板间距100mm,开孔率6%,单溢流降液管,高硼硅玻璃塔段两个：φ60×100mm。
测控部分：流量测量及取样集成于对象之上；温度测量集成于控制柜之上，控制柜，530 ×450 ×1700，喷塑。
外配设备：学校若用色谱检测,还需预留载气钢瓶及色谱仪的空间。
四、公用工程
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。
电：电压AC220V，功率3kW，标准单相三线制；
每个实验室需配置1~2个接地点（安全地及信号地）。
气：无。
五、实验物料
乙醇、去离子水。
六、对象组成
料液槽：1只，不锈钢材质制造。
料液泵：磁力驱动循环泵，扬程1.5m，流量8L/min。
料液换热器：外壳，不锈钢材质；换热蛇管，紫铜材料。
塔釜：不锈钢材质；电加热管，铜材质。
塔体：由10块带降液管筛板，两个高硼硅玻璃视盅组成。
塔顶：一个冷凝器，外壳，不锈钢材质；换热蛇管，紫铜材料。
控制柜：带漏电保护空气开关，仪表及料液泵电源。
|
