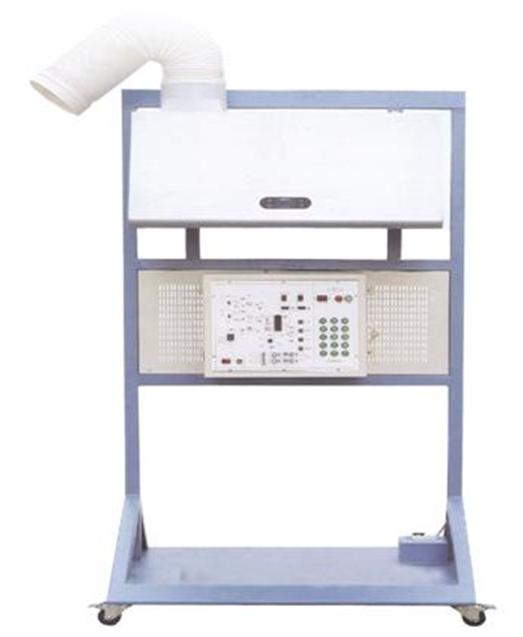

HYYYJ-1型变频式抽油烟机维修技能实训考核装置
一、产品概述
“变频式抽油烟机维修技能实训考核装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、机电，环保等专业课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技能鉴定考核。
二、系统特点
1. 配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2. 实用性 本装置具有实训考核功能，根据岗位技能要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的变频抽油烟机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3. 综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握变频式抽油烟机工作方式，提升学生的综合能力和维修技能。
三、 技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 整机容量：＜50VA
4. 安全保护：动作电流≤30mA、动作时间≤0.1s
5. 外形尺寸：170cm×93cm×135.5cm
四、系统组成
本装置由变频式抽油烟机实物、电气控制板、实训考核系统和实验台组成。
1. 变频式抽油烟机实物：有电机，离心式风扇，频率变换控制系统，照明灯，挡光罩，集油罩，集油盒等组成；
2. 电气控制板：抽油烟机的电气控制系统，包括微处理变频控制、照明控制电路、自动报警系统、自动监测及启动电路等单元；
3. 实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4. 实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
五、实训内容
1. 变频式抽油烟机常用元器件、控制芯片的认识和检测
2. 变频式抽油烟机的工作原理介绍及分析
3. 变频式抽油烟机机械结构的认识及拆装
4. 电机及电机控制故障的检测和排除
5. 离心式风扇常见故障的检测和排除
6. 变频式抽油烟机微处理变频控制的常见故障的现象分析及排除
7. 自动报警系统的常见故障及检修
8. 集成控制电路检测和故障分析排除
9. 滤油装置的常见故障的检测与维修
10. 漏电安全防护报警系统故障分析和排除
|
