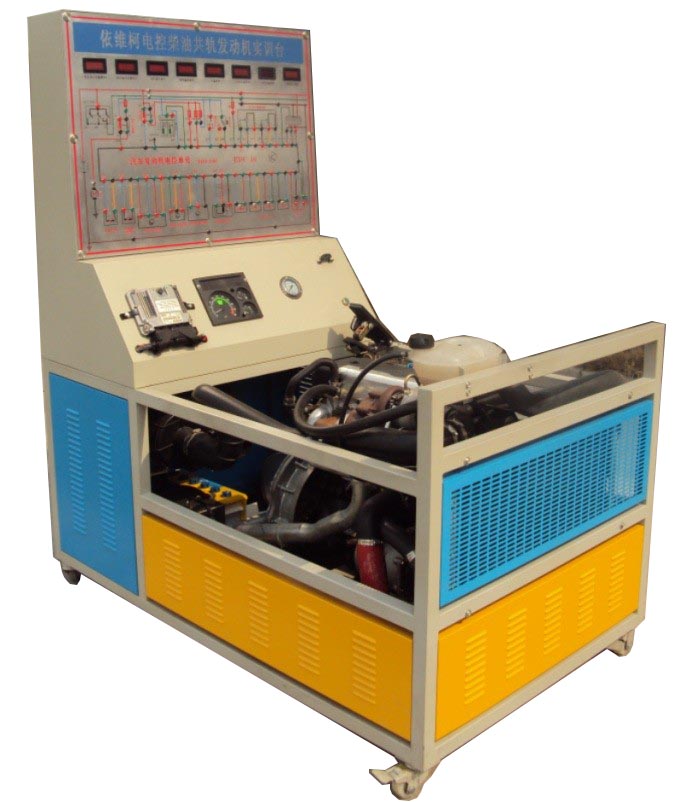

HY-QC251依维柯索菲姆电控柴油共轨发动机实训台
一、设备简介
该设备采用索菲姆8140.43S发动机为基础，配套发动相关机附件及电控系统，并按照原车布局制作而成。使之成为一个与真车性能完全一样的发动机实训台。可实现索菲姆8140.43S发动机的所有运行状态的演示。设备能够完美展现索菲姆8140.43S发动机系统的工作的特点、工作原理和工作特行。同时兼备发动机机械拆装功能、发动机电控系统数据检测功能、考核功能等，可实时掌握学每个员阶段性的学习情况。高清图文面板，喷绘有系统原理图、电路图。控制台简单明了，操作简单，工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对索菲姆8140.43S发动机系统的理论和实践相结合的教学需要。
二、结构组成
发动机系统：进排气系统、排气系统、喷油系统、仪表系统、发动机电控单元、冷却系统、起动系统、充电系统、控制及自诊断系统。
设备台架：一体式设备台架，燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板，宽度为100mm的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区（考核系统）、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。
出厂附件：配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
电控柴油共轨发动机整体的外观了解与结构认知实训
电控柴油共轨发动机共轨的结构与工作原理
电控柴油共轨发动机涡轮增压系统的数据测量、故障诊断与排除实训
电控柴油共轨发动机燃油供给系统的结构与工作原理。
电控柴油共轨发动机预热系统的工作原理与故障排除
电控柴油共轨发动机燃油系统的数据测量、故障诊断与排除实训
电控柴油共轨发动机进气系统的数据测量、故障诊断与排除实训
电控柴油共轨发动机传感器数据测量、故障诊断与排除实训
电控柴油共轨发动机执行器的数据测量、故障诊断与排除实训
电控柴油共轨发动机机械部分的拆装实训
电控柴油共轨发动机仪表系统的数据测量、故障诊断与排除实训
电控柴油共轨发动机自诊断系统的数据测量、故障诊断与排除实训
电控柴油共轨发动机汽车诊断系统的使用与诊断思路提升实训
电控柴油共轨发动机整体的职业技能考核实训
四、通用参数
1、展示功能，能直观展示索菲姆8140.43S发动机机械系统的结构组成和链接关系。认知索菲姆8140.43S发动机的各种零部件与安装位置。
2、运行功能：能正常演示索菲姆8140.43S发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。
3、显示功能：仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能：面板绘有高清晰度彩色电路原理图。（与原厂发动机电路图相对应）， 为学员提供索菲姆8140.43S发动机电路的识图、读图、画图的学习过程。
5、自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
6、检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、信号模拟功能：信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
8、故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
9、安全防护功能：蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；如水箱、排气管等部位采用带有散热孔的护板，提高操作安全性。
10、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
五、制作工艺：
1、前部上中下均采用大R角圆弧设计，中间位置并且镂空处理。既能看到内部部件，又能保障教学安全。
2、台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
3、超大倾斜式控制台(1000×260)，控制台上安装有仪表、系统压力表、点火开关、诊断座等。
3、内部超大电气箱，放置发动机电控单元等。并配置保险丝盒，继电器组等。
4、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（850×470mm），可以全部打开，方便维修保养。
5、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。
6、检测面板为内嵌式安装，表面看不到任何螺丝
7、检测面板下方带有万用表或解码器等设备放置台(1000×100mm)，方便测量。
8、考核系统安装于设备的左侧，并采用手动智能通用的制作工艺。内嵌式安装，表面看不到任何骡子螺丝。
检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。
9、设备的两侧安装带孔防护板，防止学员手脚等伸入旋转部件中。保证教学安全。
10、检测端子为纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，正好适合万用表或示波器测量使用。
11、设备侧面带有故障考核系统，并带有钥匙锁，防止学院随意操作。
12、设备脚轮方便移动，并能随时锁止，保证教学安全。
六、技术参数
外形尺寸：1600*1000*1760
油箱容量：10L
重量：320Kg
工作温度：+-50
台架颜色：7032
防护板：桔红平光
电源：60AH蓄电池
燃料类型： 柴油
供油方式： 直喷
型 号： Sofim8140.43S3
排 量： 2778mL
最大功率：92kW /3600r
最大扭矩：85Nm /1800r
气缸排列型式 L型
汽缸数 4个
每缸气门数 4个
|
