1HY-QC280重型汽车空调系统实训台系列
一、产品简介

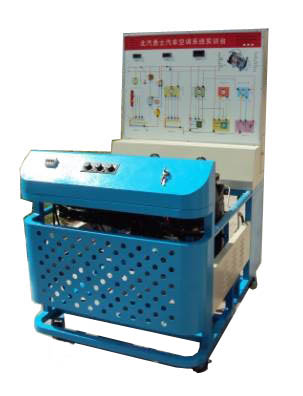

重型汽车空调系统实训台设备以空调系统为基础。将空调系统各总成按照原车布局安装到实训台上，配置相关电控系统、传感器与执行器等配件，使之成为一个与真车性能一样的空调实训台，并能动态演示空调系统各种工况。充分展示空调系统的结构组成与连接关系，通过检测面板可以测量电路系统的各种数据。外接高低压管路接口，随时可以进行抽真空、补充冷媒、检测系统压力等操作。高清图文面板，喷绘系统原理图、电路图。同时还具备考核功能，可实时掌握学每个员阶段性的学习情况。适用于各种汽车培训机构。能够满足各类院校对空调系统的理论和实践相结合的教学需要。本实训台功能强大、操作简单、性能可靠。
二、结构组成
汽车部件：空调泵、冷凝器、热交换器、蒸发箱、温度传感器、干燥瓶、电子扇、控制开关、、热水箱、热水箱水位与温度显示单元，加热器、循环泵、温度控制单元、温度设定系统等。
设备台架：一体式设备台架，数据检测面板，高清电路原理图、实物安装区、设备故障设置区、检测仪器放置区、设备控制台、考核系统、系统高低压力表、驱动电机、开关电源、控制机构、空气开关、万向脚轮等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
空调系统的零部件认知了解实训；
空调系统的结构组成与连接关系实训；
空调电路系统的数据测量实训；
空调的使用及操作实训；
空调系统制冷过程的演示与工作原理实训；
压缩机工作运行的必要条件实训；
散热系统的工作原理与数据测量实训
空调的冷媒排放，抽空，加注实训
空调的管路拆装、连接接实训。
空调系统的高低压力的检测及故障判断
四、主要功能
1、展示功能：各相关系统按真车位置布局，能直观展示汽车空调系统的结构组成、连接关系和高低压系统的闭环原理。
2、运行功能：能正常演示空调系统动、静态及各种工况，包含出风模式调节、风速调节、内外循环调节、AC制冷控制等操作。 真实的演示空调系统的各种工作状态和工作原理。
3、显示功能：高低压侧系统压力表，实时显示高压侧、低压侧的压力实际值。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能：面板绘有高清晰度彩色电路原理图。（与原厂电路图相对应）， 为学员提供汽车空调电路的识图、读图、画图的学习过程。
5、检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏线束的情况下,随意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化。还可以通过检测端子测量元件的电压,电阻,电流,波形等数据。实时了解各个元件的工作状态。
6、信号模拟功能：信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
7、故障设置系统：在台架的隐秘处，设有故障设置系统，根据设备实际运行的特点，设置多个故障点，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
配套智能考核系统。该系统分为两种模式，数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。该系统可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等考核操作。
8、安全防护功能：电源入口首先采用内置保险管的安装方式，实现过流保护。然后是电源总开关，设备不使用时，断开连接。保证安全。设备的两侧带安装带有散热孔的防护板。防止学员手脚等伸入旋转部件中。
五、制作工艺
1、台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
2、控制台，台面为圆弧型1000×220mm，分别安装空气开关、空调控制面板。
3、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（850×470mm），可以全部打开，方便维修保养。
4、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。
5、检测面板下方带有万用表或解码器等设备放置台(1000×100mm)，方便测量。
检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。
6、设备的两侧安装带孔防护板，防止学员手脚等伸入旋转部件中。保证教学安全。
7、检测端子为纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，正好适合万用表或示波器测量使用。
8、设备侧面带有故障考核系统，并带有钥匙锁，防止学院随意操作。
9、设备脚轮方便移动，并能随时锁止，保证教学安全。
六、技术参数：
外形尺寸：1400*1000*1780
重 量：150KG
工作温度：± 50
动力电源：AC380V
驱动电机：380V/1.5KW
系统电源：AC220V/DC12V
车 系：东风、陕汽、解放、豪沃、勇士、猛士、BJ80、依维柯、猎豹等等
|
