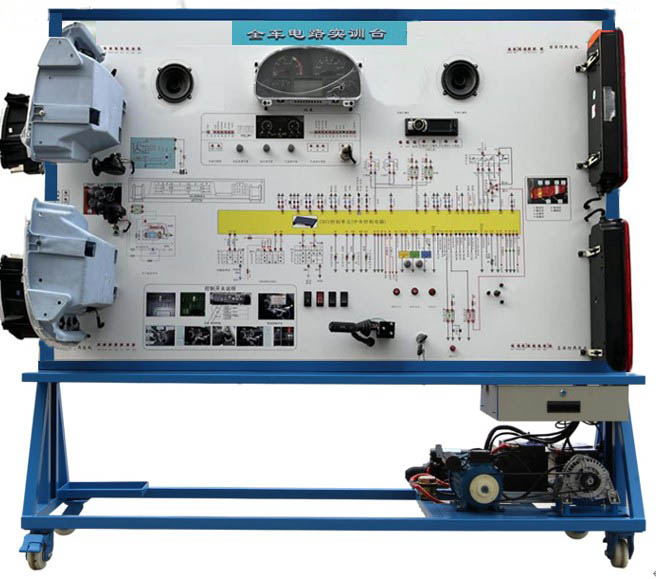

HY-QC298豪沃全车电气实训台
一、产品简介
豪沃全车电气实训台 以全新豪沃ZZ1167N4617D1运输车 柴油机整车电器实物为基础实物为基础，展示北汽勇士全车电器系统的结构组成和工作过程及工作原理。并能实时检测各系统的电压电流电阻等数据。同时还具备考核功能，实时掌握学员阶段性的学习情况，适用于中高等职业技术院校，军事院校和汽车培训机构教学培训之用。能够满足各类院校对豪沃全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。
二、结构组成
汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、信号及喇叭、雨刮系统、音响系统等。
设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
灯光系统零部件认知、结构组成、线路测量、拆装等实训
仪表系统零部件认知、结构组成、线路测量、拆装等实训
起动系统零部件认知、结构组成、线路测量、拆装等实训
充电系统零部件认知、结构组成、线路测量、拆装等实训
信号及喇叭零部件认知、结构组成、线路测量、拆装等实训
雨刮系统零部件认知、结构组成、线路测量、拆装等实训
音响系统零部件认知、结构组成、线路测量、拆装等实训
所有系统的故障设置及排除实训
（三）功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，包含冷却水的温度指示，发动机的机油压力显示，发电机的充电显示等。数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。
3.信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
4.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子 测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
5.故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，根据设备实际运行的特点，设置多个故障点，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
6.识图功能：
控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图（与原厂电路图相对应）， 为学员提供汽车电路的识图、读图、画图的学习过程。
7.安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池。
8.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
9.教学指导功能：实训台配置设备操作使用说明和实训指导资料等。
10、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书等。
（五）技术参数
外形尺寸：2040mm×750mm×1900mm（长×宽×高）；
动力电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
电 机: 220V/1.5KW
颜 色：解放蓝
蓄电池：60AH/12V
车型还有：东风、陕汽、解放、豪沃、勇士、猛士、BJ80、依维柯、猎豹等等
|
