HY-QC353东风1120GA军车润滑系统实训台
一、产品简介

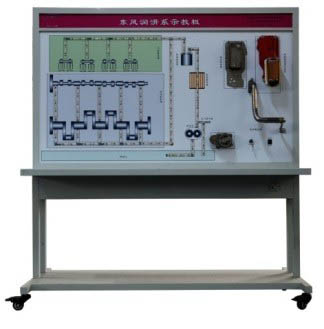

本设备为东风汽车ISDE发动机润滑系统工作原理示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车机油润滑系统的各种零部件。包含机油滤清器、机滤座、集滤器、机油泵、机油散热器等。展示面板上绘有高清润滑系统原理图 ，通过LED指示灯，可动态模拟润滑系统工作原理，直观的了解机机油在润滑系统的运动轨迹。两种模式的切换，体现高、低压时润滑油的润滑路径。本设备教学生动逼真、理论与实践相结合，是汽车培训专业必备教学实训设备之一。
二、结构组成
设备台架，高清面板图、机油泵、机油滤清器、机滤座、机油散热器、动态原理指示灯等组成。配套使用跟说明书，出厂合格证，保修卡等。
三、实训项目
康明斯isde发动机润滑系统的零部件认知了解实训
康明斯isde发动机润滑系统零部件的内部结构展示实训
康明斯isde发动机润滑系统的工作原理实训
康明斯isde发动机润滑系统的油路走向及循环原理实训
康明斯isde发动机润滑系统的主要作用实训
四、功能特点
1、系统认知：
通过真实的润滑系统的汽车零部件，认识、了解润滑系统各个部件。并了解各个零部件的内部结构和安装位置。通过各个零部件的协同工作，掌握整体润滑系统的结构组成和工作原理。
2、动态运行功能：操作控制开关，通过LED指示灯的走向，直观了解润滑油的工作路径。
通过改变模式开关，润滑系统的路线有所改变，了解润滑系统的在正常和非正常的情况下润滑油路的走向。
3、识图与显示功能
面板绘有高清晰度系统彩色电路原理图，（与原厂图相对应）提供识图、读图教学知识。高亮度二极管指示灯，实时显示润滑系统的工作状态。
4、便捷功能
在示教板的中部，设置课件摆放桌面，长度为30CM。在教学过程中，可以摆放一些工具或者学生笔记等学习用品。为授课老师与学员提供便利学习条件。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
5、台架工艺：实训台底座部分采用国标钢性材料焊接，面板柜冲采用一次冲压而成，台架表面采用高温喷塑处理，使设备耐油污强且不褪色，面板柜与底座可分离。控制台简单明了操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。
6、面板工艺：
控制面板采用优质铝塑板为面板，后衬塑料板，采用平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
7、教学指导：实验台配备详细的使用说明和实训指导资料，产品合格证，保修卡等。
五、技术参数：
外形尺寸：1220*700*1850
输入电源：交流220V
工作电源：直流12V
输出功率：60W
工作温度： -50℃～50℃；
颜 色：7032灰白色
使用车型：东风
车型还有：东风、陕汽、解放、豪沃、勇士、猛士、BJ80、依维柯、猎豹等等
|
