一、 结构与配备

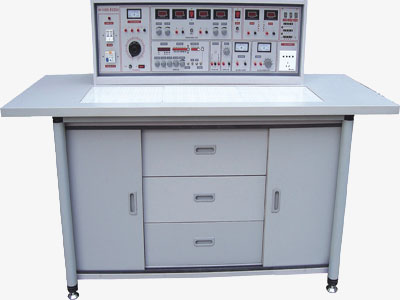

（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有不会褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。实训项目由二十几套特制实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器 材、工具等。
（二）示教控制台：1台示教台，分别控制12台学生实验台的电源，通用电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）实验台，共13台，学生实验桌和示教台上各配备1台。
（四）器材配备：
MF-500万用表13只，数字万用表13只，台钻1台，电烙铁及烙铁架25套，微型手钻1台，放置台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子等工具，敷铜板13片，初步焊接通用线路板及组件13套，13×22套模电、数电技能实训考核组件（包括特制线路板及相应元器件），双门立柜2个，13套实验所需的电阻，电位器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，学生凳25张。
二、实验项目
1、模拟部分实验
1.二极管的正、反相特性 |
11.变压器耦合推挽功率放大器 |
|
2.晶体三极管的输入、输出特性 |
12.0TL功率放大器 |
|
3.晶体管共射极单管放大器 |
13.集成功率放大器 |
|
4.两级阻容耦合放大电路 |
14.单相桥式整流电路 |
|
5.负反馈对放大器性能的影响 |
15.串联型晶体管直流稳压电源(设计性实验) |
|
6.场效应管放大器 |
16.集成直流稳压电源 |
|
7.差动放大电路 |
17.单结晶体管特性 |
|
8.运算放大器指标测试 |
18.单结晶体管触发电路 |
|
9.集成运算放大器的基本应用(多种模拟运算电路) |
19.晶闸管简单测试 |
|
10.集成运算放大器非线性应用（多种波形发生器） |
20.晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路 |
36．模拟二阶微分方程电路 |
|
2．分压式电流负反馈偏置电路 |
37．基本对数运算电路 |
|
3．用二极管稳定工作点 |
38．实用微分电路 |
|
4．共基极放大电路 |
39．反对数放大基本电路 |
|
5．共集电极放大电路 |
40．简单的过零比较电路 |
|
6．共源极基本放大电路 |
41．利用二级管作为上限检测幅度选择电路 |
|
7．场效应管共漏极电路 |
42．下限幅度选择电路 |
|
8．场效应管共栅极电路 |
43．RC无源网络的低通滤波电路 |
|
9．单管阻容放大电路 |
44．同相输入一阶低通滤波电路 |
|
10．变压器耦合放大电路 |
45．反相输入一阶低通滤波电路 |
|
11．甲类功率放大电路 |
46．简单的二阶RC滤波电路 |
|
12．串联电流负反馈电路 |
47．典型二阶RC有源低通滤波电路 |
|
13．串联电压负反馈电路 |
48．典型二阶高通有源滤波电路 |
|
14．并联电压负反馈电路 |
49．基本带通滤波电路 |
|
15．并联电流负反馈电路 |
50．典型带通滤波电路 |
|
16．共基共射极放大电路 |
51．矩型波振荡电路 |
|
17．自举射极输出电路 |
52．宽度可调的矩形波发生器 |
|
18．NPN一PNP直接耦合放大电路 |
53．幅频可调的锯齿波发生器 |
|
19．用负反馈消除自激振荡 |
54．单相半波整流电路 |
|
20．晶体管开关作用 |
55．单相全波整流电路 |
|
21．变压器反馈式振荡电路 |
56．电容滤波电路 |
|
22．电容三点式振荡电路 |
57．电容滤波带电阻负载 |
|
23．电感三点式振荡电路 |
58．RC滤波电路 |
|
24．差动放大电路的基本形式 |
59．基本LC滤波电路 |
|
25．长尾式差动放大电路 |
60．二倍压整流电路 |
|
26．双电源长尾式差动放大电路 |
61．三倍压整流电路 |
|
27．运放用作交流比例放大 |
62．基本稳压电路 |
|
28．反相输入保护措施 |
63．基本调整管稳压电路 |
|
29．同相输入保护措施 |
64．具有放大环节的稳压电路 |
|
30．电源极性错接的保护 |
65．单相半波可控硅整流 |
|
31．RC高通电路 |
66．电子调压电路 |
|
32．利用三极管来保护器件 |
67．电子催眠器一一趣味性实验一 |
|
33．差动输入运算电路 |
68．电子门铃电路一一趣味性实验二 |
|
34．快速积分电路 |
69．电子报警电路一一趣味性实验三 |
|
35．模拟一阶微分方程电路 |
|
2、数字部分实验
l．TTL集成逻辑门的参数测试 |
16．MSI数据选择器及逻辑设计 |
|
2．CM0S逻辑门的参数测试 |
17．微分型单稳态电路 |
|
3．TTL集成电极开路门与三态输出门的应用 |
18．环形多谐振荡器 |
|
4．与、非、或、与非门电路实验 |
19．利用门电路构成编码器分配器、选择器 |
|
5．半加器电路实验 |
20．组合电路的设计之一一一编码转换 |
|
6．全加器电路实验 |
21．组合电路的设计之二一一显示电路 |
|
7．RS触发器实验 |
22．同步时序电路的设计 |
|
8．D触发器实验 |
23．计算机时序电路的设计 |
|
9．JK触发器实验 |
24．集成定时器测试及应用 |
|
10．T触发器实验 |
25．CM0S集成A/D、D/A转换电路实验 |
|
11．JK型触发器转换成D触发器 |
26．二极管非门、或非门电路 |
|
12．D型触发器转换成JK触发器 |
27．三极管非门、与非门、或非门电路 |
|
13．计数器实验 |
28．异步十进制减法计数器 |
|
14．MSI移位寄存器及其应用 |
29．异步十进制加法计数器 |
|
15．译码器及其变换方式 |
30．综合能力培训实验一一电子秒表 |
三、实训项目
1. 低压验电表的使用。
2. 灭火器的操作方法。
3. 口对口人工呼吸法和胸外心脏压挤法观察。
4. 常用工具的使用与识别。
5. 常用导线的连接和绝缘的恢复。
6. 电烙铁的拆装与焊接技能训练。
7. 电工识图训练。
8. 配电板安装。
9. 室内配线。
10. 室内照明线路安装。
11. 电流表、电压表的安装。
12. 万用表转换开关的使用和读数。
13. 交流电压的测量。
14. 直流电压、直流电流的测量。
15. 电阻的测量。
16. 兆欧表、钳形电流表接地电阻测定仪的使用。
17. 常用开关类电器拆装。
18. 交流接触器的拆卸与组装。
19. 热继电器与时间继电器的拆卸和组装。
20. 常用启动器的结构观察及检测。
21. 小型变压器的制作。
22. 小型变压器故障检查与排除。
23. 三相鼠笼式电动机的拆装与测试。
24. 三相鼠笼式电动机运行巡视。
25. 三相鼠笼式异步电动机的定期检修。
26. 三相鼠笼式异步电动机故障分析。
27. 定子绕组局部故障的排除。
28. 单相电容式电动机绕组的拆换。
29. 单相电容式电动机故障与排除。
30. 手动正转控制线路的安装与检修训练。
31. 接触器点动正转控制
32. 具有自锁的正转控制。
33. 具有过载保护的正转控制。
34. 接触器联锁的正反转控制。
35. 按钮联锁的正反转控制线路。
36. 按钮、接触器复合联锁的控制线路。
37. 接触器控制Y-△降压控制。
38. X62-W型铣床主轴与进给电机的联锁控制。
39. 时间继电器控制Y-△降压起动控制。
40. C620-1型车床控制线路的模拟安装。
41. 直流电动机的拆装训练（教师演示）。
42. 直流电动机的检修训练（老师演示）。
