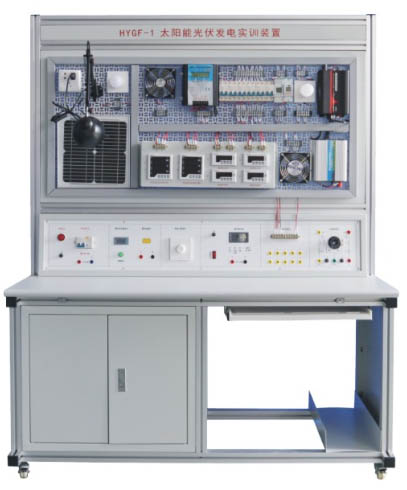

HYGF-1型太阳能光伏发电实训装置

一、概述
1．太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成；
2．各控制系统集成于光伏发电为一体的教学实训台；
3．各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。

二、技术参数
1.太阳能电池组件
1）峰值功率： 10W
2）功率电压：17.5V
3）功率电流：1.95A
4）开路电压：22V
5）短路电流：2.2A
6）安装尺寸：622*550*18mm
2.太阳能控制器
1）使用单片机和专用软件，实现智能控制，自动识别24V系统。
2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。具有直流输出或1Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。在频闪输出模式，负载可以使用感性负载。
5）浮充电温度补偿功能。
6）使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
7）控制面板具有5个检测端口（电板输入2个口，蓄电池2个口，直流输出2个口共计6个），分别测试控制器的充电，放电状态下的直流电压变化和直流电流变化。
3.蓄电池（12V7AH）：一般为铅酸电池，具有如下特点：
1）自放电率低
2）使用寿命长
3）深放电能力强
4）充电效率高
5）工作温度范围宽
4.离网逆变器：正弦波逆变器
1）纯正弦波输出(失真率<4%)
2）输入输出完全隔离设计
3）能快速并行启动电容、电感负载
4）三色指示灯显示，输入电压,输出电压，
5）负载水准和故障情形
6）负载控制风扇冷却
7）过压/欠压/短路/过载/超温保护
8）控制面板设置13处接线端口（直流输入2个口，交流输出2个口，输入直流电流2个口，PWM控制信号5个口，逆变滤波前信号2个），用来测试逆变系统的技术指标，包括：直流电压，直流电流的变化；DC转变AC逆变过程的变化曲线的显示（使用示波器检测）等。
5.负载：
1）直流负载包括：LED灯，风机等；
2）交流负载包括：节能灯和交流电机等
6.并网逆变器：
1）并网逆变器具有DC－DC和DC－AC两级能量变换的结构。
2）DC－DC变换环节调整光伏阵列的工作点使其跟踪功率点。
3）DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
4）控制面板设置多处接线端口（直流输入2个口，交流输出2个口，输入直流电流2个口，PWM控制信号2个口，电网波形测试端2个口），用来测试逆变系统的技术指标，包括：直流电压，直流电流的变化；逆变过程的变化曲线的显示，并网逆变波形与电网波形的比较。
7.监测仪表（面板式交流仪表1只（可显示电压电流功率），直流电压仪表1只，直流电流表1只）：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
