功能 ：本套设备适用于大学本科、高职、中职及职业培训中心等课程的实验和技能实训，整套设备共有十六台子系统组成，每台子系统均具有演示和实验实训切换功能，均具有故障设置功能，均具有系统设计和联接功能，所有元器件均为实物，相关子系统具有互联功能，能为学生提供课程实验、技能实训、故障判断与处理以及系统设计与安装的实训，并配有实验实训指导书。

•  HY-X 消防系列

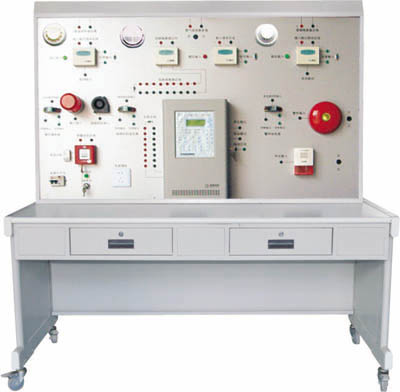

1 、 HY-X1 消防报警联动实训系统

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实验和实训。并可与 HY - X2 消防广播电话实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 200W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统

实训内容：
实验一：模拟火灾和报警联动操作
实验二：元件地址编码设置
实验三：系统的管理操作
实验四：系统的数据查询操作
实验五：设备启停操作
实验六：单点操作
实验七：联动编程
实验八：特殊操作
实验九：线路故障的判断与处理十例（还可自行开发更多）
实验十：程序设置错误的判断与纠正十例（还可自行开发更多）
实验十一：按线路图将各部分连线
实验十二：设计并安装一个简易应用系统

2 、 HY-X2 消防广播电话实训系统

本系统元器件全部采用实物，能进行电话及广播切换等联动操作的演示、系统的设置、线路及设置故障的判断及排除等实验和实训，并可与 HY - X1 消防报警联动实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统

实训内容：
实验一：消防广播主机的操作
实验二：背景音乐主机的操作
实验三：背景音响广播与火警紧急广播的模拟切换
实验四：用话筒进行模拟紧急通话的操作
实验五：消防电话主机与分机的操作
实验六：各系统功能设置
实验七：分机间进行模拟紧急通话
实验八：与消防联动报警系统的互联
实验九：线路故障的判断与处理十例（还可自行开发更多）
实验十：软件设置错误的判断与纠正十例（还可自行开发更多）
实验十一：按线路图将各部分连线
实验十二：设计并安装一个简易应用系统

•  HY-B 布线系列　

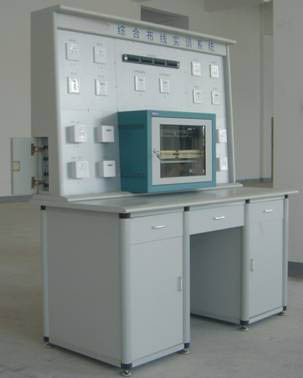

1 、 HY-B1 综合布线实训系统　

本系统元器件全部采用实物，能进行各种线路的设计和连接、线路故障的判断及排除、端子的制作等实验和实训。并可与 HY - B2 光纤传输实训系统联网进行各种综合实训。

技术指标：
工作电压： 9V 干电池
整机容量： 0W
外型尺寸： 150 × 70 × 180cm 3
安全保护： 9V 低电压
故障设置：具有故障设置系统
实训内容：
实验一：网络钳的使用
实验二： 110 卡线钳的使用
实验三：导通测试仪的使用
实验四：卡线式模块的卡线与安装
实验五：面板的安装
实验六： 110 配线架的安装与线缆卡接
实验七：超五类配线架的安装
实验八：（ 568B 、 568A ） RJ45 插头的跳线制作与测试
实验九：跳线的使用
实验十：信息点的导通测试、寻测与编号
实验十一：线路故障的判断与处理十例（还可自行开发更多）
实验十二：线路连接错误的判断与纠正十例（还可自行开发更多）
实验十三：指定线路的连接
实验十四：设计并安装一个简易应用系统

2 、 HY-B2 光纤传输实训系统　

本系统元器件全部采用实物，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与 HY - B1 综合布线实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 100W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：光纤模块的安装
实验二：面板的安装
实验三：光配线架的安装
实验四：光纤跳线的使用
实验五：信息点的导通测试、寻测与编号
实验六：用导通测试仪判断光纤的质量
实验七：光端机的连接
实验八：线路故障的判断与处理五例（还可自行开发更多）
实验九：线路连接错误的判断与纠正五例（还可自行开发更多）
实验十：光纤与超五类线的连接
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

HY-T 通讯系列　

1 、 HY-T1 数字交换机实训系统　

本系统元器件全部采用实物，能进行各种模拟数字交换机系统操作演示、系统的设置及调试、线路设计、线路及设置故障的判断及排除、端子的制作等实验和实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：卡线刀、压线钳的使用
实验二：电话插头的制作
实验三：配线架的安装与卡线
实验四：交换机管理系统软件的基本操作
实验五：系统功能设置
实验六：话务台功能设置
实验七：用户分机功能设置
实验八：系统功能设置
实验九：线路故障的判断与处理十例（还可自行开发更多）
实验十：软件设置错误的判断与纠正十例（还可自行开发更多）
实验十一：按线路图将各部分连线
实验十二：设计并安装一个简易应用系统

2 、 HY-T2 有线电视实训系统　

本系统元器件全部采用实物，能进行各种模拟有线电视系统操作演示、系统的设置及调试、线路设计、线路及设置故障的判断及排除、端子的制作等实验和实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 100W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：连线和端子的制作
实验二：调制器的操作
实验三：解调器的操作
实验四：场强仪的操作
实验五：电视信号的测试
实验六：分配器的安装与连接
实验七：分支器的安装与连接
实验八：放大器的操作与连接
实验九：衰减器的操作与连接
实验十：线路故障的判断与处理五例（还可自行开发更多）
实验十一：终端故障的判断与处理五例（还可自行开发更多）
实验十二：按线路图将各部分连线
实验十三：设计并安装一个简易应用系统

HY-A 安防系列　

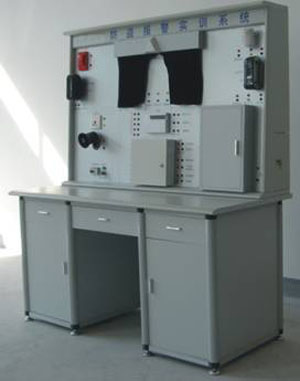

1 、 HY-A1 防盗报警实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟防盗报警系统联动操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY - － A2 安保监控实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 100W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：报警主机键盘的基本操作
实验二：键盘操作指令的使用方法
实验三：各权限密码设置的编程与验证
实验四：防区连接与控制的编程
实验五：防区开关、响铃及软防区的编程
实验六：防破坏功能的验证
实验七：布防后延时的设置
实验八：电话报警的连接与编程
实验九：线路故障的判断与处理十例（还可自行开发更多）
| 实验十：程序设置错误的判断与纠正十例（还可自行开发更多）
实验十一：各种报警探头与报警主机的安装与连接
实验十二：设计并安装一个简易应用系统

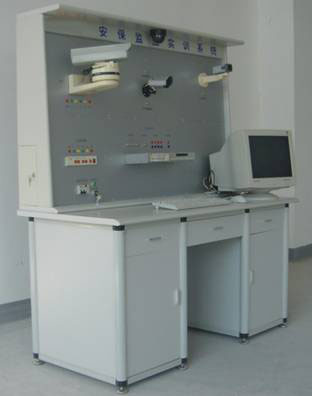

2 、 HY-A2 安保监控实训系统　

本系统元器件全部采用实物，能进行各种模拟安保监控系统操作的演示、系统的设置、线路设计、线路及设置故障的判断及排除、 BNC 端子的制作等实验和实训。并可与 HY - A1 防盗报警实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：硬盘录像机的基本操作
实验二：主菜单与系统的设置
实验三：摄像机及录像的设置
实验四：定时录像与硬盘的管理
实验五：备份及报警联动的设置
实验六：硬盘录像机电脑软件的使用方法
实验七：硬盘录像机的连接与硬盘的安装
实验八：线路故障的判断与处理五例（还可自行开发更多）
实验九：线路连接错误的判断与纠正五例（还可自行开发更多）
实验十：与防盗系统的连接
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

•  HY-L 楼宇自控系列　

1 、 HY-L1 楼宇供配电照明监控实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种灯光及供配电系统模拟操作、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY - L2 楼宇空调监控实训系统、 HY - L3 楼宇电梯监控实训系统、 HY - L4 楼宇给排水暖通监控实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：直接数字控制器 (DDC) 的操作
实验二：直接数字控制器 (DDC) 的编程
实验三：时钟控制的编程与操作
实验四：照度自动调节控制
实验五：动静探测控制
实验六：区域场景控制
实验七：手动遥控器控制
实验八：供配电各数据模拟监测
实验九：线路故障的判断与处理五例（还可自行开发更多）
实验十：设备故障的判断与处理五例（还可自行开发更多）
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

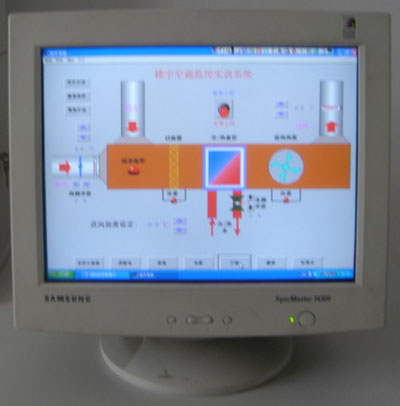

2 、 HY-L2 楼宇空调监控实训系统　

本系统控制部分全部采用实物，控制对象采用模型，能进行各种模拟空调系统控制操作、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY -- L1 楼宇供配电照明监控实训系统、 HY - L3 楼宇电梯监控实训系统、 HY - L4 楼宇给排水暖通监控实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：直接数字控制器 (DDC) 的操作
实验二：直接数字控制器 (DDC) 的编程
实验三：电控箱的操作
实验四：新风机控制
实验五：温、湿度传感器的安装与连接
实验六：阀门驱动器的安装与连接
实验七：风门驱动器的安装与连接
实验八：压差传感器的安装与连接
实验九：线路故障的判断与处理五例（还可自行开发更多）
实验十：程序设置错误的判断与纠正五例（还可自行开发更多）
实验十一：按线路图将各部分连线
实验十二：设计并安装一个简易应用系统

3 、 HY-L3 楼宇电梯监控实训系统

本系统控制部分全部采用实物，控制对象采用模型，能进行各种模拟电梯控制系统操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。并可与并可与 HY- L1 楼宇供配电照明监控实训系统、 HY- L2 楼宇空调监控实训系统、 HY - L4 楼宇给排水暖通监控实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电保护装置
故障设置：具有故障设置系统
实训内容：
实验一：直接数字控制器 (DDC) 的操作
实验二：直接数字控制器的 (DDC) 编程
实验三：电梯正常运行控制
实验四：电梯故障报警控制
实验五：电梯事故保护控制
实验六：电梯联动保护控制
实验七：电梯功能设计编程
实验八：电梯现场组态
实验九：线路故障的判断与处理五例（还可自行开发更多）
实验十：设备故障的判断与处理五例（还可自行开发更多）
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

4 、 HY-L4 楼宇给排水暖通监控实训系统
本系统控制部分全部采用实物，控制对象采用模型，能进行各种模拟给排水暖通系统控制操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY - L1 楼宇供配电照明监控实训系统、 HY - L2 楼宇空调监控实训系统、 HY - L3 楼宇电梯监控实训系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：直接数字控制器 (DDC) 的操作
实验二：直接数字控制器的 (DDC) 编程
实验三：水泵水箱给水控制
实验四：气压给水控制
实验五：消防给水控制
实验六：冷饮水供应控制
实验七：冷却水给水控制
实验八：热水供水控制
实验九：线路故障的判断与处理五例（还可自行开发更多）
实验十：设备故障的判断与处理五例（还可自行开发更多）
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

HY-Z 智能小区系列　
1 、 HY-Z1 门禁控制实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY - Z2 楼宇对讲系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 100W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：门禁系统使用过程模拟
实验二：读卡器的安装与连接
实验三：控制器的安装与连接
实验四：电控锁的安装与连接
实验五：辅助功能的模拟
实验六：门禁系统电脑软件的使用方法
实验七：线路故障的判断与处理五例（还可自行开发更多）
实验八：设置错误的判断与纠正五例（还可自行开发更多）
实验九：按线路图将各部分连线
实验十：与楼宇对讲系统的连接
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

2 、 HY-Z2 楼宇对讲实训系统　
本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟楼宇对讲系统操作演示、系统的设置、线路设计、线路及设置故障的判断及排除等实验和实训。并可与 HY - Z1 门禁控制系统联网进行各种综合实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
实训内容：
实验一：楼宇对讲系统使用情形模拟
实验二：可视主机的安装调试
实验三：可视门口机的安装与连接
实验四：可视对讲机的安装与连接
实验五：非可视门口机的安装与连接
实验六：非可视对讲机的安装与连接
实验七：线路故障的判断与处理五例（还可自行开发更多）
实验八：设置错误的判断与纠正五例（还可自行开发更多）
实验九：按线路图将各部分连线
实验十：与门禁系统的连接
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

HY-J 家庭智能系列　

1 、 HY-J1 家庭智能化实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟家庭智能化系统操作演示、系统的设置、线路设计、线路及设置故障的判断及排除等实验和实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置 故障设置：具有故障设置系统
实训内容：
实验一：家庭智能网络控制器的操作
实验二：家庭智能网络控制器的设置
实验三：家庭配线箱的与操作
实验四：三表控制的模拟
实验五：安保系统的模拟
实验六：家电控制的模拟
实验七：火警系统的模拟
实验八：紧急状态报警模拟
实验九：线路故障的判断与处理五例（还可自行开发更多）
实验十：设备故障的判断与处理五例（还可自行开发更多）
实验十一：指定线路的连接
实验十二：设计并安装一个简易应用系统

2 、 HY-J2 电力载波智能家电控制实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟智能家电控制的操作演示、线路设计、线路切换、线路故障的判断及排除等实验和实训。

技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm 3
安全保护：具有漏电自动保护装置 故障设置：具有故障设置系统
实训内容：
实验一：电脑控制模块的安装与操作
实验二：无线遥控模块的安装与操作
实验三：定时控制模块的安装与操作
实验四：电话远程控制模块的安装与操作
实验五：场景设备控制模块的安装与操作
实验六：线路故障的判断与处理五例（还可自行开发更多）
实验七：模块故障的判断与处理五例（还可自行开发更多）
实验八：指定线路的连接
实验九：设计并安装一个简易应用系统

八、 HY-X3 自动喷水灭火实训系统　

本系统大型器件采用模型，小型器件采用实物，能进行各种自动喷水灭火系统联动操作的演示、故障的判断、排除等实验和实训。

（ 1 ）技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 300W
外型尺寸： 150 × 60 × 180cm3
安全保护：具有漏电保护装置 故障设置：具有故障设置系统
（ 2 ）实验内容：
实验一：喷淋头的安装与连接
实验二：自动启动喷淋水泵
实验三：手动启动喷淋水泵
实验四：湿式报警阀的使用
实验五：泵控制箱的操作
实验六：水流指示器的使用
实验七：监控阀的使用
实验八：开关阀的使用
实验九：管路故障的判断与处理五例（还可自行开发更多）
实验十：设备故障的判断与处理五例（还可自行开发更多）
实验十一：按管路图将各部分连线
实验十二：设计并安装一个简易应用系统

九、 HY-X4 自动气体灭火实训系统　

本系统大型器件采用模型，小型器件采用实物，能进行各种自动气体灭火系统联动操作的演示、故障的判断、排除等实验和实训。

十、 HY-T3 卫星通讯实训系统　

本系统全部采用实物，能进行各种模拟双向卫星通讯系统操作演示、系统的设置及调试、线路及设置故障的判断及排除、端子的制作等实验和实训。

十一、 HY-T4 卫星电视实训系统　

本系统控制部分全部采用实物，控制对象采用模型，能进行各种模拟卫星电视系统操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实验和实训。

•  技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 100W
外型尺寸： 150 × 70 × 180cm3
安全保护：具有漏电自动保护装置 故障设置：具有故障设置系统
（ 2 ）实训内容：
实验一：连线和端子的制作
实验二：调制器的操作
实验三：解调器的操作
实验四：场强仪的操作
实验五：电视信号的测试
实验六：分配器的安装与连接
实验七：分支器的安装与连接
实验八：放大器的操作与连接
实验九：衰减器的操作与连接
实验十：线路故障的判断与处理五例（还可自行开发更多）
实验十二：按线路图将各部分连线
实验十三：设计并安装一个简易应用系统

十二、 HY-Z3 车库管理实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟车库管理系统操作演示、系统的设置、线路及设置故障的判断及排除等实验和实训。

（ 1 ）技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 150W
外型尺寸： 150 × 60 × 180cm3
安全保护：具有漏电保护装置 故障设置：具有故障设置系统
（ 2 ）实验内容：
实验一：车辆进出车库的过程模拟
实验二：车库系统的操作与管理模拟
实验三：系统故障的判断与处理五例（还可自行开发更多）

十三、 HY-Z4 远程抄表实训系统　

本系统全部采用实物，能进行各种模拟远程抄表系统操作演示、系统的设置、线路设计、线路及设置故障的判断及排除等实验和实训。
（ 2 ）技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 150W
外型尺寸： 150 × 60 × 180cm3
安全保护：具有漏电保护装置 故障设置：具有故障设置系统
实验内容：
实验一：远程抄表系统使用情形模拟
实验二：远程抄表系统的操作与管理模拟
实验三：采集器的安装与连接
实验四：煤气表的安装与连接
实验五：电表的安装与连接
实验六：水表的安装与连接
实验七：线路故障的判断与处理五例（还可自行开发更多）
实验八：按线路图将各部分连线
实验九： 设计并安装一个简易应用系统

十四、 HY-Z5 巡更管理实训系统　

本系统控制部分全部采用实物，控制对象采用简单模型，能进行各种模拟巡更管理系统操作演示、系统的设置、线路及设置故障的判断及排除等实验和实训。

十五、 HY-Z6 背景音响实训系统　

本系统全部采用实物，能进行各种模拟背景音响系统操作演示、系统的设置、线路设计、线路及设置故障的判断及排除等实验和实训。
（ 1 ）技术指标：
工作电压：单相三线 220V ± 5% 50Hz 整机容量：＜ 300W
外型尺寸： 150 × 70 × 180cm3
安全保护：具有漏电自动保护装置 故障设置：具有故障设置系统
（ 2 ）实训内容：
实验一：模拟背景音响广播
实验二：模拟火警紧急广播
实验三：与消防系统的互联
实验四：用话筒进行模拟紧急通话
实验五：调音台的操作
实验六：线路故障的判断与处理五例（还可自行开发更多）
实验七：设置错误的判断与纠正五例（还可自行开发更多）
实验八：按线路图将各部分连线
实验九： 设计并安装一个简易应用系统
以上各系统的指标、配置、实训项目仅供参考，由于产品在不断升级，实际产品有可能与上述介绍略有出入，具体以产品使用说明书为准。
