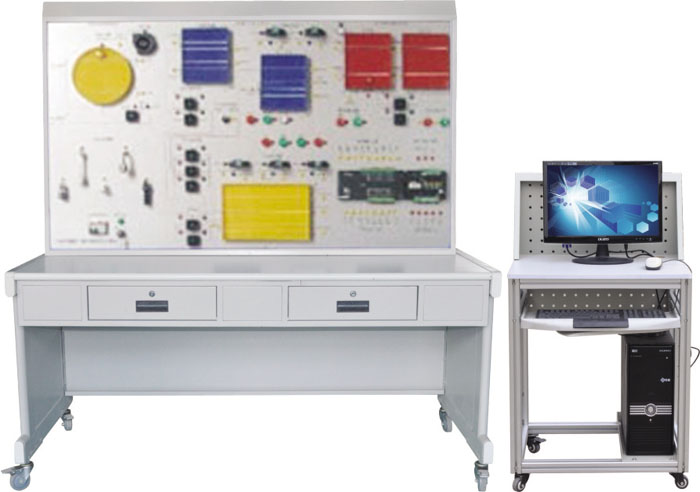

HY-L2型楼宇给排水监控系统实训装置

一、装置组成：

楼宇给排水监控系统实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由 DDC 控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。

二、系统实训功能：

能进行各种给排水系统控制操作演示、 DDC 控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

1、HY-310 给排水模拟板：

大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板，要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在 DDC 的控制下显示水位高度、所有的空压机和水泵也要求在 DDC 的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。

2、DDC 控制器：

配置： DO 配 17 个点、 DI 配 8 个点。

3、P4 服务器电脑：

内配置支持 DDC 的客户端组态软件一套、 PCLTA-20 网络适配器一块、 DDC 配置软件一套和控制程序一套。并能联接客户端电脑 4 、各种水位传感器：

采用工程实际主流应用的全真水位传感器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。

三、可以做的实训项目

1、楼宇给水监控系统的实训

2、楼宇排水监控系统实训

3、楼宇气压给水监控系统实训

4、楼宇热水给水监控系统实训

5、线路故障的判断与处理

6、设备故障的判断与处理

7、设计并安装一个简易应用系统

8、设计有关控制点位信息表格

9、组态软件设计实训项目

10、系统调试实训项目

工作电压：单相三线 220V±5% 50Hz

整机容量：＜ 300W

外型尺寸： 150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

可扩展，可兼容， LON 总线通讯方式

输出， 8 点、 IO/DO 输入， 17 点 AI/DI

信号方式；干触点 /0-20MA/0-10A/ 发 10K
