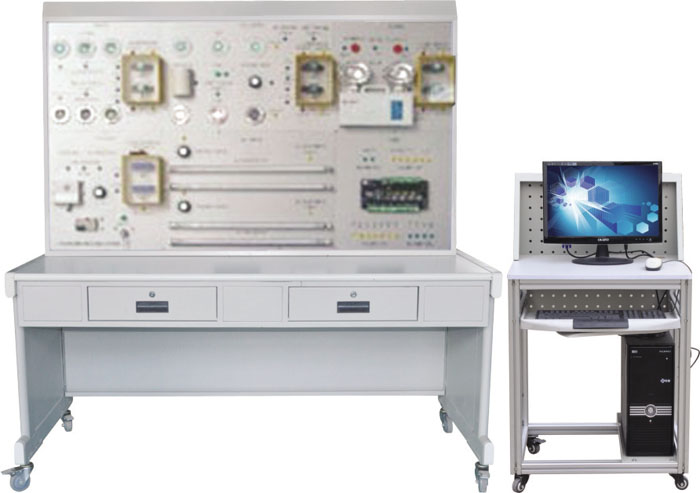

HY-L4型楼宇照明监控系统实训装置
一、装置组成：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
1、HY-410照明系统模拟板：
公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。
3、P4客户端电脑：
内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
4、ZD-VB亮度自动调节器：
采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
5、FL-476动静探测器：
采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
6、BD-6手动遥控器：
采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
二、实训功能：
能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、实训项目：
、时钟控制的编程与操作实训
2、照度自动调节控制实训
3、动静探测控制实训
4、区域场景控制和手动遥控器控制实训
5、线路故障的判断与处理
6、设备故障的判断与处理
7、公共区域照明控制与操作实训
8、办公室照度自动调节控制与操作实训
9、实景观照明控制与操作实训
10、情景照明控制与操作实训
11、应急照明控制与操作实训
12、手动遥控器控制与操作实训
13、设计并安装一个简易应用系统
14、设计有关控制点位信息表格
15、组态软件设计实训项目
16、系统调试实训
四、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
可扩展，可兼容，LON总线通讯方式
输出，8点、IO/DO 输入，11点AI/DI
信号方式；干触点/0-20MA/0-10A/发10K
