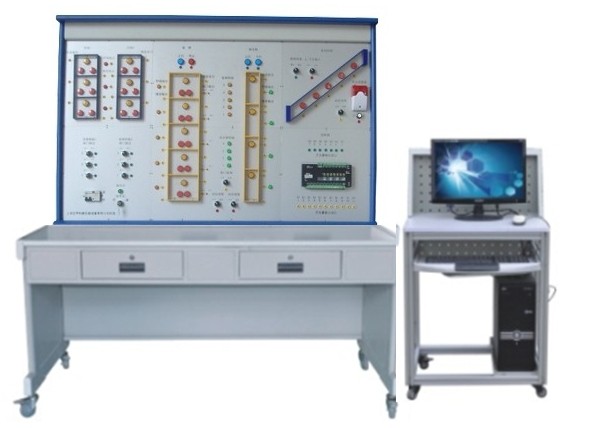

HY-L6型楼宇电梯监控系统实训装置

一、装置组成：

本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由 DDC 控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。

一、系统实训功能：

能进行各种电梯控制系统操作演示、直接数字控制器(DDC)的操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯事故保护控制、电梯联动保护控制、两台电梯的群控，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。能让学生进行楼宇电梯监控系统的元件、作用、组成和原理的认识实训。DDC控制器通讯线的连接、软件及系统的启动与停止和楼宇自动监控系统客户端的模拟监控实训。

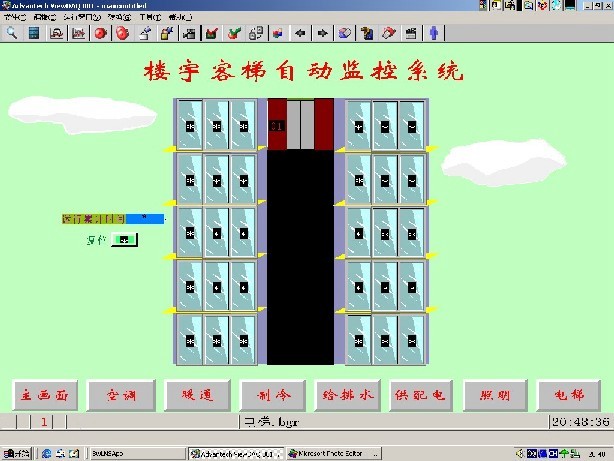

通过本实训装置客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点，包含登录，下载，安全管理等的设置操作；完成楼宇客梯监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作；楼宇观光梯监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作；楼宇货梯群控监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作。楼宇自动扶梯监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等操作实训；将本系统同楼宇自控系列中的其它设备联网进行各种综合实训；通过网际组态软件对系统进行二次开发和设计，使学生充分了解电梯监控系统的工作原理与操作流程。

二、系统技术指标

工作电压：单相三线220V±5% 50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

三、实训项目

实训项目一：电梯设备认识实训

实训项目二：大型的客梯监控实训

实训项目三：观光梯监控实训

实训项目四：自动扶梯监控实训

实训项目五：对电梯系统运行状态、启停控制、故障检测实训

实训项目六：各相关参数设置测量实训

实训项目七：线路及设备故障的判断与处理

实训项目八：设计并安装一个简易应用系统
