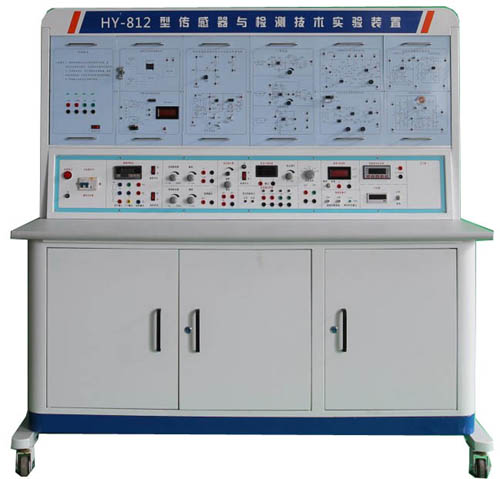

HY-812传感器与检测技术实验装置是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

传感器与检测技术实验装置

二、技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、外表尺寸：1500×750×1550mm
13、实验室安全管理系统软件
1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
三、主控台功能：
1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式智能直流电压表：测量范围0-1000V，四位显示，量程有2V、20V、200V、1000V，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。数字式智能直流电流表：测量范围0-2A，四位显示，量程有2mA、20mA、200mA、2A，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、计时器：0~9999s，精确到0.1s。
8、温度表：0-150℃度，精度1%。高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
11、热源：8V-16V交流电源加热，温度控制范围0~150℃。
12、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
13、振动源：振动频率1-30Hz，共振频率12Hz左右。
14、数据采集软件
数据采集卡采用USB接口、12位A/D转换、采样速度10万次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
15、自动化创新物联网应用云平台模块参数(整个实训室配置一套！）
（1）本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据，具有以下功能。
1）数据云系统上传2）手机数据查询3）历史数据查询4）数据分析统计5）邮箱报警6）微信报警7）微信反向控制8）二次开发
（2）物联网自动化应用软件
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：报警信号为PLC主机模拟量采集数值或者开关量可以自由设定，如当模拟量输入超过10V电压时产生报警，通过物联网自动化应用软件将报警信号上传到云平台，通过云平台向设置的邮箱地址或者微信推送报警信号，每台设备对应设置一个微信账号和一个邮箱账号用于接受报警信号。
5）通过手机微信关注云平台可以实现远程控制PLC的输出及监视PLC的输入状态变化。
6）终端画面包含：（1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。（2）联网设置界面：设置现场数据连接云平台后台数据库管理。
16、附加说明：控制屏的正面上方设有一挂箱卡槽，能容纳六个实验挂箱，实验时把要用得挂箱挂上，足够满足一个系统的实验内容，拆卸方便。
四、传感器种类及技术指标：

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器转换电路 / 电感式传感器转换电路	电容式传感器	± 5mm	± 1.3%
4	电容式传感器转换电路 / 电感式传感器转换电路	电感式传感器	± 5mm	± 3%
5	光电式传感器转换电路 / 光纤式传感器转换电路	光电式传感器	0-2400 转 / 分	≤ 1.5%
6	光电式传感器转换电路 / 光纤式传感器转换电路	光纤式传感器	≥ 1.5mm	± 1.5%
7	涡流式传感器转换电路 / 压电式传感器转换电路	涡流式传感器	≥ 1mm	± 3%
8	涡流式传感器转换电路 / 压电式传感器转换电路	压电式加速度传器	1-30Hz	± 2%/s
9	温度式传感器转换电路 AD590/LM35 温度传感器转换电路	温度式传感器 AD590	0 -100 ℃	± 2%
10	温度式传感器转换电路 AD590/LM35 温度传感器转换电路	LM35 温度传感器	室温 -80 ℃	± 3%
11		磁电式传感器		0 .5V/m
12	压力传感器转换电路 / 热释红外传感器转换电路	压力传感器	0-50kpa	± 2%
13	压力传感器转换电路 / 热释红外传感器转换电路	热释电红外传感器	1 -5M
14	超声波传感器模块 / 光栅传感器模块	超声波传感器	20 -60cm	1cm
15	超声波传感器模块 / 光栅传感器模块	光栅位移传感器	0 -25MM
16		MQ3 气敏传感器	50-200ppm
17		湿敏传感器	10-95%RH	± 5%
18		霍尔式测速传感器	0-2400 转 / 分	± 1.5%
19		涡流测速传感器	0-2400 转 / 分	≤ 1.5%
20		磁电测转速传感器	0-2400 转 / 分	≤ 1.5%
21		转速传感器	0-2400 转 / 分	≤ 1.5%
22	热电偶、热电阻传感器转换电路	K 型热电偶传感器	0 -100 ℃	± 3%
23		E 型热电偶传感器	0 -100 ℃	± 3%
24		Pt100 铂电阻传感器	0 -100 ℃	± 3%
25		Cu50 铜电阻传感器	0 -100 ℃	± 3%
26	移相器、相敏检波器模块
27	光敏电阻、光敏二极管、光敏三极管转换电路	光敏二极管	随光照度变化	± 3%
28		光明三极管	随光照度变化	± 3%
29		光敏电阻	电阻随光照度变化	± 3%
30	正、负温热敏电阻和 PN 结温度传感器转换电路	正温热敏电阻传感器	室温 -80 ℃	± 3%
31		负温热敏电阻传感器	室温 -80 ℃	± 3%
32		PN 结温度传感器	室温 -80 ℃	± 3%
33	硅光电池转换电路	硅光电池传感器
34	PSD 传感器实验仪	PSD 位置传感器
35	扭矩传感器转换电路	扭矩传感器
36	CCD 成像处理软件	CCD 成像传感器

五、实验项目
实验一电阻式传感器的单臂电桥性能实验
实验二电阻式传感器的半桥性能实验
实验三电阻式传感器的全桥性能实验
实验四电阻式传感器的单臂、半桥、全桥性能比较实验
实验五电阻式传感器的振动实验 *
实验六电阻式传感器的电子秤实验 *
实验七变面积式电容传感器特性实验
实验八差动式电容传感器特性实验
实验九电容传感器的振动实验 *
实验十电容传感器的电子秤实验 *
实验十一差动变压器的特性实验
实验十二自感式差动变压器的特性实验
实验十三差动变压器的振动实验 *
实验十四差动变压器的电子秤实验 *
实验十五光电式传感器的转速测量实验
实验十六光电式传感器的旋转方向测量实验
实验十七接近式霍尔传感器实验
实验十八霍尔传感器的转速测量实验
实验十九涡流传感器的位移特性实验
实验二十被测体材质对涡流传感器特性的影响实验
实验二十一涡流式传感器的振动实验 *
实验二十二涡流式传感器的转速测量实验
实验二十三温度传感器及温度控制实验(AD590)
实验二十四 K型热电偶的温度控制实验
实验二十五铂热电阻的温度控制实验
实验二十六铜热电阻的温度控制实验
实验二十七磁电式传感器的特性实验
实验二十八磁电式传感器的转速测量实验
实验二十九磁电式传感器的应用实验 *
实验三十压电加速度式传感器的特性实验
实验三十一光纤传感器的位移特性实验
实验三十二光纤传感器的振动实验
实验三十三光纤传感器的转速测量实验
实验三十四压阻式压力传感器的特性实验
实验三十五压阻式压力传感器的差压测量实验 *
实验三十六 LM35温度传感器特性及温度控制应用实验
实验三十七正、负温热电阻实验
实验三十八 PN结温度传感器实验
实验三十九光敏电阻实验
实验四十光敏二极管实验
实验四十一光敏三极管实验
实验四十二超声波传感器的位移特性实验
实验四十三超声波传感器的应用实验 *
实验四十四热释电红外传感器实验
实验四十五硅光电池的特性测试实验
实验四十六移相器实验
实验四十七相敏检波器实验
实验四十八 PSD光电位置传感器实验
实验四十九扭矩传感器实验
实验五十光栅位移传感器实验
实验五十一 CCD图像传感器线（圆）径测量实验
