HY-814A光电传感器综合实训装置
“光电传感器综合实训装置（配USB数据采集卡）”综合了《光电技术》、《机电一体化系统》、《自控原理》等多个课程实训内容，是作为机电专业、自动化专业、电气工程、自动化等相关专业学生进行动手训练的综合性实训装置。
一、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.5kVA
二、装置的基本配置及功能

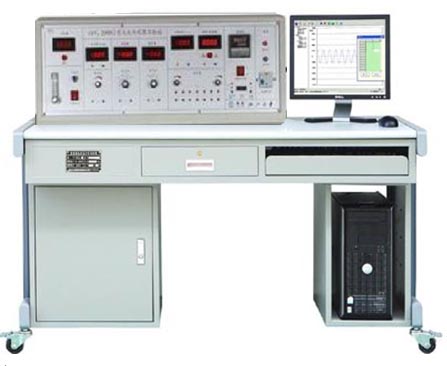

实训装置由控制屏、实训桌、实训模块和数据采集卡模块等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
交流电源：单相三线220V交流电源供电
直流稳压电源、恒流源、信号发生器、直流电压表、直流电流表、照度计、光功率计
直流稳压电源：±15V、+5V、2～24V连续可调
恒流源：0～20mA输出
信号发生器：1k～10kHz 音频信号；VP-P=0～17V连续可调
直流电压表：量程0～20V，200mV、2V、20V，三档切换，输入阻抗为10MΩ，精度0.5级
直流电流表：量程0～20mA，20uA、200uA、2mA、20mA，四档切换，精度0.5级
照度计：0～20000Lx，分20Lx、200Lx、2000Lx三档切换
光功率计：0～2W，分2000μW、20mW、200mW和2W四档切换
（二）实训模块：
光纤位移测量实训模块
光电转速测量与控制模块
声光双控照明模块
太阳能小车驱动实训模块
CCD传感器测径模块
PSD位置测定实训模块
限位开关与光栅尺实训模块
增量式光电编码器实训模
（三）数据采集卡模块
高速USB数据采集卡：含8路模拟量输入，8路开关量输入，5路开关量输出，12位A/D转换，采集卡支持最大采样频率为400kHz。
上位机软件：本软件配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。
三、实训项目
白炽灯照度测量
激光光功率测量
光纤位移测量
光电传感器转速测量
计算机转速控制实训
声光双控照明实训
太阳能小车驱动实训
CCD传感器直径测量
PSD位置测定实训
长光栅位移测量
光电限位开关应用实训
增量式光电编码器角位移测量
