通用电工电子电力拖动实验台、电工电子电力拖动实验室设备、实验台、实训装置

一、用途、特点:
电工电子电力拖动实验室设备适用于高等、中等、职校及技术电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路·数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验窒的要求产品。它的配备是学校上水平、上等级的重要标志。该设备是在"HY-18型通用电工、电子实验室设备"的基础上增加了电力拖动实验设备，除能完成前者全部实验内容外，能完成教学大纲要求的电力拖动实验。该设备研制成功，解决了广大学校实验元器件难以购置、难以管理、难能可贵以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路实验有机地融于一体，大大节省实验室，节省管理人员，节省资金。大大捉高了管理水平，规划化程度，大大减轻了教师实验准备工作。该设备是学校一步到位、上规模、上档次的要求选择。

二、结构与配备

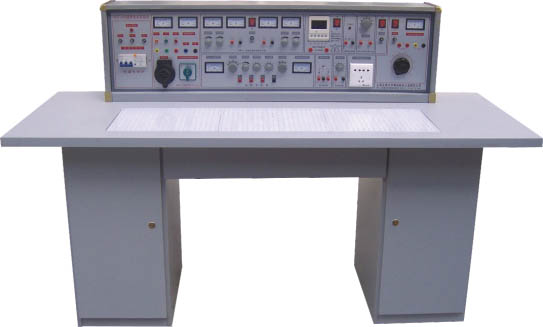

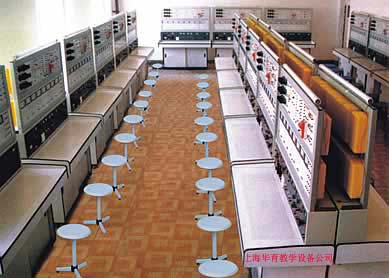

1、实验台桌:见彩图，一台二座，台桌外形尺寸:160X70X8Ocm。台桌中央配置通用电路板。每张台桌配一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。台桌下都是元件储存柜，放置元器件。
2、实验台:在HY-18型通用电工电子实验室成套设备的基础上增加调速环节，Ia，If示环节。学生实验台桌及示教台桌各配备一台。

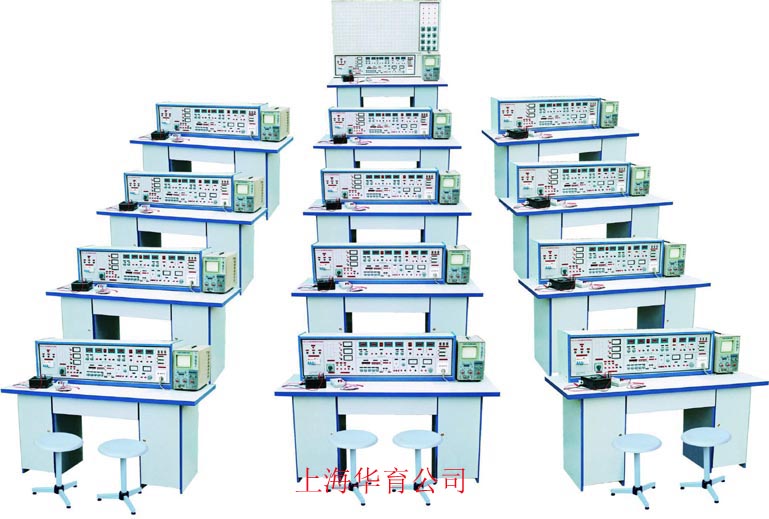

3、示教台:1台示教台，分别控制12台学生的电源，通用电路板演示屏立在实验台上，尺寸150X7Ocm，用于讲解、演示。
4、器材配备:
26台三相180W电动机，26只时间继电器，52只热继电器，91只交流接触器，156只交直流电表，13只万用表，39只指示灯，42只行程开关，78只控制按钮， 13只倒顺开关，26只变压器，13只三相双投闸刀13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。
5·用户自备器材:示波器，晶体管毫伏表，功率表
三、实验项目:
电工实验内容：
1、电工测量仪表的使用
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性?
4、电源的外特性
5、电位值、电压值的测定?
6、电流表和电压表的扩程
7、基尔霍夫定律的验证
8、孔验征楞次定律
9、迭加原理与互易定理的验证?
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换1
12、受控源特性的研究
13、一阶电路实验?
14、二阶电路的过渡过程
15、研究LC元件在直流和交流电路中的特性
16、负找获得追大功率的条件17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
2O、RLC串联谐振电路?
21、日光灯电路的连接及功率因数改善
22、相负载的星、三角接法?
23、三相电路及功率的测量
24、R-C选频网络的研究?
25、二瑞口网络研究
26、单相变压器实验?
27、互感电路实验
28、三相异步电动机的使用与起动?
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验?
31、三相电动机的顺序控制实验
32、三相电动机能耙制动控制实验?
33、追简单的电路
34、电路各点电位与参考点的选择
35、电阻的串联
36、电阻的并联
37、电阻的混联?
38、电阻分压器电路
39、全电路欧姆定律?
40、电桥的应用与平衡条件
41、节点电压法?
42、回路电压法
43、支路电流法?
44、RCL并联电路
45、串联电路?
46、变压器结构及工作原理
47、基尔霍夫弟一定律?
48、基尔霍夫第二定律
49、日光灯电路原理?
50、扩大电压表量程
51、扩大电流表量程?
52、RC电路的过度过程
53、RL过滤过程?
54、电容的串联电路
55、电容的并联电路
56、电容器的充放电
57、电容器在交直流中的作用
58、条形磁铁在线圈中的运动
59、电容的混联?
60、纯电阻·电感、电容电路
61、磁耦合线圈的顺串
62、磁耦合线圈的反串
63、欧姆表的工作原理?
64、双联开关二地控制
65、用示波器观察磁滞回线
66、磁路欧姆定律
67、两线圈的互感及同名端?
68、互感耦合
69、提高功率因数的方法?
70、单相电路功率的测量
71、收录机电源电路?
72、滤波电路
73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。 74、三相异步电机闸刀控制正转实验?
75、具有过载保护的控制线略
76、按钮控制的正反转控制线路?
77、接触器控制星一三角降压起动控制线路
电子实验内容
1·晶体二极管的特性及检测
2·晶体三极管输入输出特性?
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器已?
6.负反馈对放大器性能的影响
7·变压器招合推挽功率放大器?
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流?
11·单相桥式整流?
12·单相桥式整流滤波
13·单结晶体管特性?
I4·单结晶体管触发电路?
15·晶闸管简单测试及可控整流电路
16.场效应管测试?
17·串联型稳压电压?
18·差动放大电路的研究
19·集成运放参数的测试?
20·集成运放成法电路
21·集成运放加法电路
22·集成运放积分电路?
23·集成运放微分电路?
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路（多谐振荡器)
29·施密特触发器?
30·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试?
32·集成或门电路逻抖功能测试?
33·集成与非门逻揖功能测试
34·CMOS门电路的测试?
35·基本RS触发器?
36·JK触发器
37·D触发器
38·555时基电路的应用（方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器?
41·加法器
42·减法器
43·用集成与非门构戍单稳态触发生器
44·组合逻辑电路
45·P-N结单向导电特性?
46·三权管kBo的测量电路?
47·三极管IcBo的测量电路
48·三权管电流放大
49·三极管的VA特性?
50·带负载的单级小信号电压放大
51·电压负反馈偏置电路?
52·分压式电流负反馈偏置电路?
53·用热敏电阻稳定工作点
54·用二极管稳定工作点?
55·分析Ce对低频特性的影响?
56·共基极放大实验电路
57·共集电极放大实验电路?
58·共源极基本放大电路?
59·场效应管自给偏压放大电路
60·场效应管分压式自偏压电路
61·场效应管共漏极电路?
62·场效应管共栅极电路
63·单管阻容放大电路?
64·基本直流放大电路?
65·用电阻提高后级发射极电位
66·用穗压管提高后级发射极位?
67·变压器耦合放大电路
68·甲类功率放大电路
69·乙类功率放大电路?
70·串联电流负反馈?
71·串联电压贫反馈电路
72·并联电压负反馈电路?
73·并联电流负反馈电路?
74·两级放大电路中的负反馈
75·射极输出电路?
76·自举射极输出电路?
77·用电容衰减高频电压
78·用负反馈消除自激振荡
79·电池监视电路
80·场效应管三极管组成放电路
81·PNP-NPN直接耦合放大电路
82·共基共射放大电路
84·液位光电控制?
85·简单的温控电路?
86·模拟光控简易路灯自动电路
87·RC移相振荡器?
88·双T选频网络?
89·双T选频网络组成的振荡器
90·变压器反馈式振荡电路?
91·场效应管变压器反馈式振荡电路
92·防盗报警电路
93·串联型晶体振荡电路?
94·互补音频振荡讯响器?
95·报警讯响器
96·音乐门铃电路?
97·电子报警器电路?
98·差动放大电路的基本形式
99·电子门铃电路?
100·准互补对称电路
101·三管OTL互补对称电路
102·长尾式差动放大电路
103·差动输入单端输出
104·单端输入双端输出
105·单端输入单端输出?
106·双电源式长尾差动放大电路?
107·差动式放大器实验电路
108·具有恒流源的差动放大电路措施?
109·单端输出差动放大电路的温讽分析?
110·闪光器电路
111·运其放大器的基本接法?
112·电流差动式运放用作交流比例放大
113·Vos的简易测量方法?
114·Ios的简易测量方法?
115·Aod的简易测量方法
116·共模抑制比Cmrr的简易测试
117·追大共模输入电UIcm的简易测试数运算电路?
118·Yopp的简易测试?
119·SR的测量方法?
120·基本同相放大接法
121·运放构成的LC振荡器?
122·电热杯调温电路
123·引到反向端输入调零措施
124·引到同向端输入调零指施?
125·为使电值不致过大的接法选择电路
126·利用三极管的基极电流实现?
127·利用T型网络提高等效反馈电阻
128·使互补管工作在甲乙类扩大?
129·对电容负戴进行校正时措施
130·反相输入保护措施
131·同相输入保护措施?
132·利用稳压管保护器件?
133·电源极性错接的保护
134·电源启动瞬间过压保护?
135·二极管检波电路?
136·利用PN结的温度系数测量温度?
137·双二极管限幅器?
138·反相运放基本电路?
139·可变比例放大
140·同相运放基本电路?
141·电压/电流变换电路
142·电流/电压变换电路
143·电压跟随器?
144·差动放大基本电路?
145·运算放大器的差动输
145·运算放大器的差动输入
146·反相输入求和运算?
147·同相输入求和运算?
148·双端输入求和运算
149·基本积分电路?
150·EG考滤泄漏诅对的积分运算电路
151·提高积分时间常数的?
152·快速积分电路?
153·模拟一阶微分方程电路
154·模拟二阶微分方程电路
155·基本微分电路?
156·实用微分电路
157·利用间接方法得到近似微分
158·基本对数运算电路
159·利用三极管的对数特性组成对
160·反对数放大的基本电路
161·Vo正比于VxVy电路
162·简单的过零此较电路
163·具有滞迥特性的比较电路?
164·双限此较电路
165·双限三态比较电路
166·利用二级管作为上限检测幅度
167·下限检幅选择电路?
168·基本采样保护电路
169·RC无源网终的低通滤波电路?
170·滤波电路接到组件的同相输入端
171·滤波电路接到组件的反相输入端
172·简单二阶RC滤波电路
173·典型RC有源滤波电路
174·两阶有源滤波电路
175·多路反馈二级有源滤波电路
176·典型二阶高通有源滤波电路
177·基本带通滤波电路
178·典型带通滤波电路?
179·用双T网络组成的带阻滤波路
180·输出限幅的反相器?
181·实用差值运算放大器?
182·矩形波根荡路
183·阻容移相触发电路?
184·电热褥调温装置?
185·宽度可调的矩形波发生器
186·简单的锯齿波发生器
187·幅频可调的锯齿波发生器
188·单相桥式整流常用画法电路
189·全波整流电路的追大反向峰值电压
190·电容滤波电路?
191·电容滤波带电阻负载
192·全波整流电容滤波电路
193·RC滤波电路
194·多段RC滤波电路?
195·基本的LC滤波电路?
196·T型滤波电路
197·二倍压整流电路?
198·三倍压整流电路?
199·基本稳压管稳压电路
200·基本调整管稳压电路
201·具有放大环节的稳压电路?
202·调整管稳流电路
203·电子滤波器
204·串联稳压电路
205·并联稳压电路
206·电子催眠器
2O7·三端集成稳压电路
208·正电源输出可调的集成稳压电路
209·单相全波可控整流
210·硅穗压管穗压电路
211·单相半波可控整流
212·单相桥式半控整流
213·充电甩硅整流器原理
214·感性负载对晶闸管的影响
215·晶闸管触发导通试验
216·反电动势负载晶闸管电路
217·简易电子调压电路
218·测试单结管分压比
219·单结管振荡电路
220·单结管触发应用电路
221·二极管"与"门电路
222·三极管"或"门电路
223·与逻辑形象化
224·或逻辑形象化?
225·非逻辑形象化?
226·三极管"非"门
227·三极管"与非"门
228·三极管"或非"门?
229·三扳管双稳态电路
230·三枫管单稳态电路
231三极管多谐振荡电路?
232·置位触发电路
233·射极耦合双稳态?
234·对称式多谐振荡器
235·环形多谐振荡器
236·微分型单稳态电路
237·集成施密特电路?
238·矩形波发生器
239·单脉冲电路?
240·连续脉冲发生器
电力拖动实验内容
1、闸刀开关正转控制线路
2·接触器点动正转控制线路?
3·具有自锁的正转控制线路?
4·具有过找保护的正转控制线路?
6、接触器联锁的正反转控制线路?
7·按钮联锁的正反转控制线路?
8、按钮接触器复合联锁控制线路?
9·自动往返行程控制线路?
10·接触器控制串联电阻降压起动线略?
11·时间继电器控制串联电阻降压控制线路?
12·手动Y/△降压起动?
13·接触器控制Y/△降压起动?
14·时间继电器控制Y/△降压起动?
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
四、实验台主要技术指标:
●输入工作电源:三相四线?
●输出电源及信号
l、A单元:三相四线
2、B单元:交流3、6、9、 12、15、18、24V 6、F单元:220V电压输出，供外接仪器使用。
3、C单元:双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0一30V，由多圈电位器连续调节，输出追大电流为2A。电压稳定度:<10-2 负载稳定度: <10-2 纹波电压: <5mV?
4、D单元:直流稳压5V，电流0.5A
5、E单元:直立流电压0∽240V连续可调，电流2A
●单次脉冲源:两组相互独立的单次脉冲源·各自每次均可输出一对正负脉冲
●函数信号发生器(正弦波、三角波、矩形波)
1、频率范围:5Hz一55OKHz分五个频段
2、频率指示:由Hz表直接读出
3、电压输出范围:正弦波:5Hz-25OKH>
4·5V、25OKHz-55OKHz>3·5V
三级衰减:Odb、2Odh、4Od具有连续细调
矩形波:5Hz-25OKHz>4·5V、25OHHz-55OKHz>3·55V，幅度连续可调
三角波:5Hz-55OKHz>lV
●音频功率放大器:
输入音频电压不低于lOmV，输出功率不小于lW，音量可调，内有喇叭，用于放大电路扩音，也可作信号手迹仪器使用。
●绝缘电阻: >5MΩ
●漏电保护:漏电动作电流3OmA
