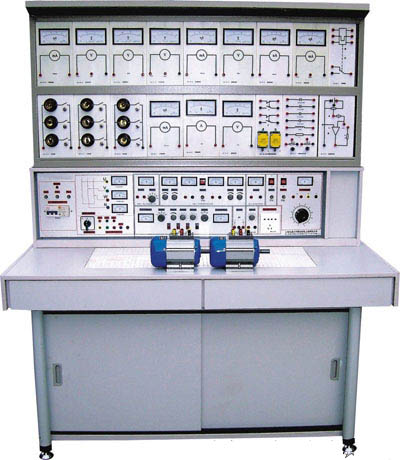

HYL-107型立式电力拖动、直流电机实验室设备
HYL-107电力拖动实验室设备
一、用途、特点:
该设备是在通用电力拖动实验的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电工电子实验室设备，电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的要求选择。
●主要构成部分:
一·学生台桌:配有学生台桌12台，尺寸:160×68×8Ocm，一台2座，台桌左右各有一个元件储存柜，中间抽屉放工具。
二·示教台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
三、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。
●、通和电力拖动实验台:
1、电源输入指示:
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电，过载、短路保护功能
4、电压换相开关:用来观蔡三相线电压，450V电压指示。
5、电流表2A3只，分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源
7、三相四线输出接线座
8、三相电源插座
9、220v市电插座，供外接仪器使用
l0、电源开关:控制"交直流调压电源"
11、 FU：交直流调节电源保险座
12、0～240V交流输出 0～240V交流输出接线座
13、0～220V直流输出 0～220V直流输出接线座
14、电压表250V:指示调压电源的输出电压值
15、Ra、Rf调节旋钮
16、Ra、Rf接线座
17、La、If指示表
●器材的配备
| 序号 |
名称 |
型号 |
单位 |
数量 |
备注 |
| 1 |
保险管 |
2安培 |
只 |
6X13 |
. |
| 2 |
交流接触器 |
C10-l0A 380V |
个 |
6X13 |
已装元件盒上 |
| 3 |
指示灯 |
XD-5 |
" |
3X13 |
已装元件盒上 |
| 4 |
整流二极管 |
IN5408 |
只 |
5X13 |
已装元件盒上 |
| 5 |
电阻 |
RX-5IOΩ/30W |
" |
3X13 |
已装元件盒上 |
| 6 |
钮子开关 |
KN1x2 |
" |
3X13 |
已装元件盒上 |
| 7 |
行程开关 |
LXl9-001 |
" |
4X13 |
已装元件盒上 |
| 8 |
按钮---红 |
LAl9-l1 |
" |
2X13 |
已装元件盒上 |
| 9 |
按钮---绿 |
LAl9-11 |
" |
4X13 |
已装元件盒上 |
| 10 |
倒顺开关 |
KO-3 38OV/1OA |
" |
１XI3 |
已装元件盒上 |
| 11 |
三相闸刀 |
38OV l5A |
" |
1X13 |
已装元件盒上 |
| 12 |
三相双投闸刀 |
38OV l5A |
" |
1X13 |
已装元件盒上 |
| 13 |
热继电器 |
JRO-20/3 |
" |
2X13 |
已装元件盒上 |
| 14 |
时间继电器 |
JS7-1A 380V |
" |
2X13 |
已装元件盒上 |
| 15 |
变压器 |
BK-25W380V/6.3V36V |
" |
１X13 |
已装元件盒上 |
| 16 |
导线 |
铜蕊线1.13MM |
米 |
若干 |
已装元件盒上 |
| 17 |
尖咀钳 |
. |
把 |
１X13 |
|
| 18 |
螺丝刀 |
. |
把 |
3X13 |
大号、小号平头十字 |
| 19 |
万用表 |
MF-500型 |
只 |
１X13 |
. |
| 20 |
电动机 |
Y/A380V |
台 |
2X13 |
. |
| 21 |
直流电机 |
. |
台 |
１X13 |
. |
●、实验内容参照“HY-108电工电子电力拖动直流电机实验室设备”之电力拖动与直流电机部分。
