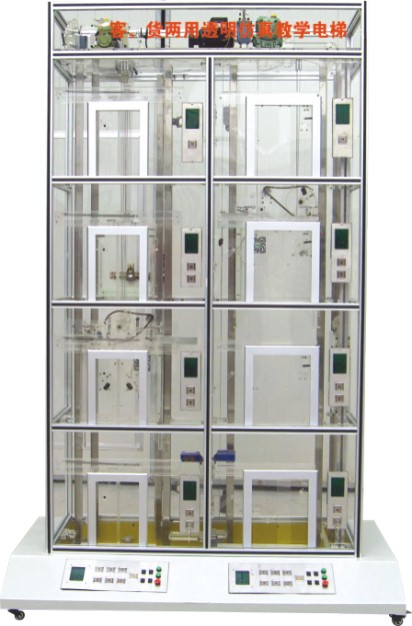

二、透明电梯教学模型的基本结构：

1 、机房部分：包括曳引机、限速器、电磁制动器；

2 、控制柜部分：总电源、控制电源、 PLC 可编程控制器、变频器、 接线板等设备；

3 、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4 、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5 、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

三、电梯的基本功能

A. 超速安全保护系统

当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 门机力矩安全保护装置

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。

E 、厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

四、透明电梯教学模型实训装置功能，可以完成的实训项目有：

1 、轿厢启动与停止、点动控制实训；

2 、轿厢加速与减速的速度控制实训；

3 、轿厢平层控制的实训 ;

4 、轿厢厅门开、关控制实训；

5 、楼层呼叫系统实训；

6 、终端限位保护装置实训；

7 、限速保护装置实实；

8 、信号指示系统实训；

9 、轿厢照明控制实训；

10 、电梯控制系统实训；

11 、电梯控制程序编写实训；

12 、电梯程序运行与调式实训；

仿真教学电梯主要技术参数：

输入电压： AC 380 ± 7% 50HZ

外型尺寸：宽 1500mm ×深 90mm ×高 2200mm

控制方式：可编程控制器 (PLC) 调压调速调频 (VVVF)

集选控制。

层站形式：客梯 ( 四层四站四门 ) 、货梯 ( 四层四站四门 ) 。
